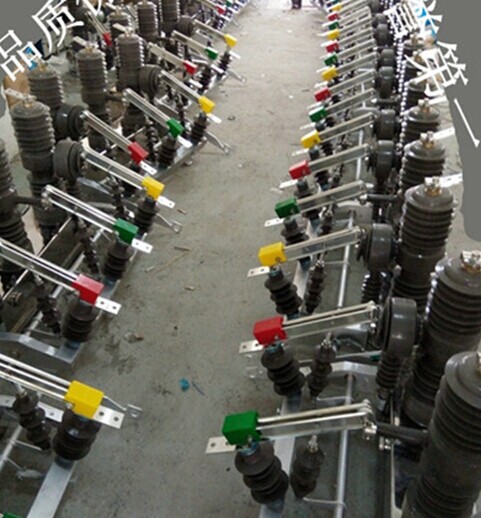

戶外10KV真空斷路器
- 這真不是您需要的產品？
- 品 牌：
- 陜西高開13659211921
- 主要規格：
- ZW32-12/630A戶外10KV真空斷路器陜西高開13659211921
- 用 途：
- 斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒和爆炸危險、免維護、體積小、重量輕和使用壽命長等特點。
- 一、產品概述
1、主要用途
ZW32-12型戶外柱上高壓真空斷路器（以下簡稱斷路器）是額定電壓12KV、三相交流50HZ的戶外配電設備。主要用于配電網開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及礦工企業配電系統中作保護和控制之用，更適用于農村電網及頻繁操作的場所，特別適用于城網、農網改造的需要。陜西高開電氣設備有限公司生產的戶外真空斷路器型號有;ZW8-12/630-20，ZW8-10/1250-20，ZW32-12/630-20，ZW32-10/1250-25，ZW10-12/630-20，ZW10-10/1250-25，ZW32-12M/630-20永磁真空斷路器。簡單的來說，隔離就是指電氣上彼此是絕緣的，不能直接通電的。帶隔離的目的一般是為了安全考慮，而不隔離在安全上是沒有保障的（內部電路上是有通路的，會直接導電。
本安裝使用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安裝、使用維護的原理和方法等內容。
2、引用標準
GB1984-1989《交流高壓熔斷器》
GB/T11022-1999《高壓開關設備和控制設備標準的共用技術要求》
GB311.1-1997《高壓輸變電設備的絕緣配合》
CB3309-1989《高壓開關設備在常溫下的機械試驗》
DL403《10-35KV戶內高壓真空斷路器定貨技術條件》
3、使用的環境條件
a、海拔高度不超過3000米
b、周圍空氣溫度：-45℃～+40℃
c、風速不大于35m/s
d、污穢等級：Ⅳ級
e、安裝場所：無易燃物、爆炸危險、化學腐蝕的場所
f、地震強度不超過8級
4、主要特點
1）斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒和爆炸危險、免維護、體積小、重量輕和使用壽命長等特點。
2）斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，適應于高溫潮濕地區使用。
3）三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣，具有耐高低溫、耐紫外線、耐老化的特點。
4）操作機構采用小型化彈簧操作機構，分合閘能耗低；機構傳動采用直動傳動方式，分合閘部件小，可靠性高。操作機構置于密封的機構箱中，解決了機構銹蝕的問題，提高了機構的可靠性。
5）斷路器的分合閘操作可采用手動或電動操作及遠方操作。可與控制器配套實現配電自動化，也可與重合器控制器配合組成重合器。
6）斷路器可以裝設二相或三相CT,供過電流自動脫扣保護和智能控制器進行信息分析。
7）斷路器重量100KG左右。
二、產品機構和工作原理
1、結構
斷路器由真空滅弧室、操動機構及支撐部件等組成，采用了三相支柱式的全封閉結構。
2、操作機構及工作原理
1）斷路器可采用手動操作機構、電動操作機構或永磁操動機構。
2）工作原理
斷路器由操作機構操縱，帶動輸出拐臂及三相傳動桿，使開關合閘。斷路器合閘后，拉動手動分閘拉環或給分閘線圈施加電壓，傳動桿在分閘彈簧的帶動下，使斷路器分閘。
開關在運行中，當線路電流超過設定值時，過流線圈動作，使分閘半軸轉動，使斷路器分閘，從而達到保護線路及設備的作用。
