- 一、主要技術指標及簡要配置：

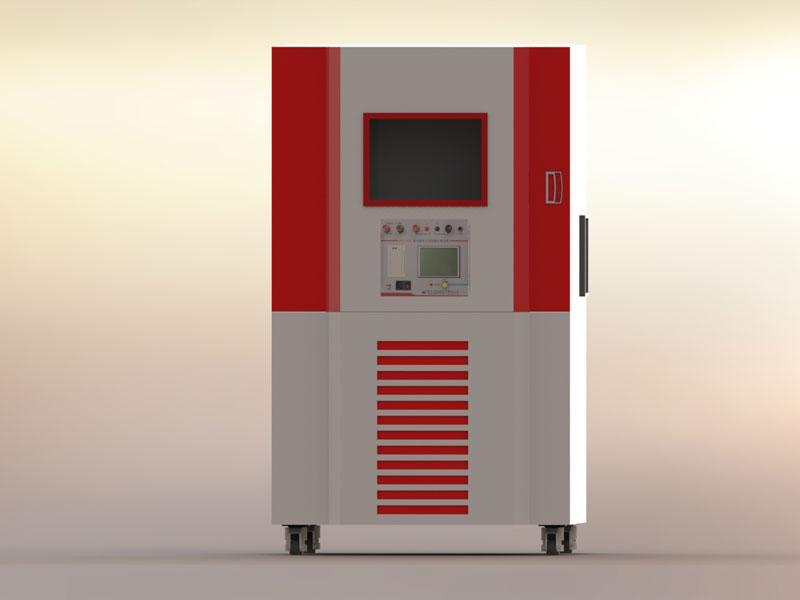

產品名稱 液體油槽式溫度沖擊試驗箱
產品型號 WS-CJ-64L
裝載容量 64L
裝載重量 20kg
載冷劑（合成油）加注量 ≈250L（雙槽）
提籃尺寸
（W×D×H） 400×400×400 mm
液槽內箱尺寸（單槽）（W×D×H） 550×700×600 mm
設備外形尺寸
（W×D×H） ≈1650×1450×1550 mm
高溫槽溫度范圍 室溫+25℃～+165℃
低溫槽溫度范圍 室溫+25℃～-75℃
沖擊溫度范圍 -65℃～+150℃
溫度波動度 ≤±0.2 ℃
溫度偏差 ≤±0.5℃
高低溫沖擊提籃轉換時間 ≤8S
溫度恢復時間
≤20秒
溫度恢復條件 滿載條件下，高溫浸泡（+150℃）30min，低溫浸泡（-65℃）30min
升溫速率 室溫升至+160℃≤60min（空載）
降溫速率 室溫降至-75℃≤80min（空載）
供電電源 三相五線制/380VAC，50Hz
裝機功率 12.5kW
工作噪聲 ≯68dB(A)
冷卻方式 風冷
制冷方式 斯特林二元復疊制冷系統（SMRC），加低溫冷頭，比傳統的二元復疊系統更加可靠穩定，更加節能。
提籃驅動單元 高可靠電動驅動系統，采用臺灣的螺桿減速電機，運行安全可靠。
熱傳導介質 合成導熱油。價格高昂的進口油分高低溫兩種，沖擊試驗混合以后還要更換。我們采用中國科學院研制的合成導熱油，同一種工質，同時耐受高低溫，無需換油，在使用過程中，只需進行少許的添加即可。
制冷壓縮機 制冷先鋒，歐洲谷輪蝶閥式壓縮機
穩定可靠，效率比高
加熱系統 鎳鉻合金不銹鋼加熱器，專業廠家生產
溫度傳感器 高溫區、低溫區和產品區各有1個溫度傳感器，瑞典進口A級Pt100
溫度變送器 瑞典INOR高精度溫度變送模塊
控制系統 Temi8229
可編程控制器 日本松下FP-X系列+自主開發程序
IMG_256
觸摸操作屏 超大真彩7″觸摸屏+自主開發界面
全角度自由調節平臺，便于操控
WinCE操作系統
可提供C++、Labviw等全系列驅動代碼，可以實現二次開發。
產品附件 Φ50mm引線孔1個，并配備配套硅膠軟塞、遠程控制軟件，
試驗模式 高溫試驗、低溫試驗及沖擊試驗，根據需要自由設定
數據存儲 配備USB/R232接口，全部運行數據實現自由存儲，并可實現自由導出
遠程控制 配備RS232接口，可實現遠程監測和控制
滿足標準
l GB/T10589-2006 低溫試驗箱技術條件
l GB/T11158-2006 高溫試驗箱技術條件
l GB/T10592-2008 高低溫試驗箱技術條件
l GB/T 2423.1-2001 試驗A：低溫試驗方法
l GB/T 2423.2-2001 試驗B：高溫試驗方法
l GJB 150.3A-2009高溫試驗
l GJB 150.4A-2009低溫試驗
l GJB150.5A-2009 軍用設備實驗室環境試驗方法第5部分：溫度沖擊試驗
l GB/T5170.2-2008電工電子產品環境試驗設備基本參數鑒定方法
l 溫度試驗設備
l GB/T 2423.22-2002 電工電子產品環境試驗第 2部分:試驗方法試驗N:溫度變化
備注
無
