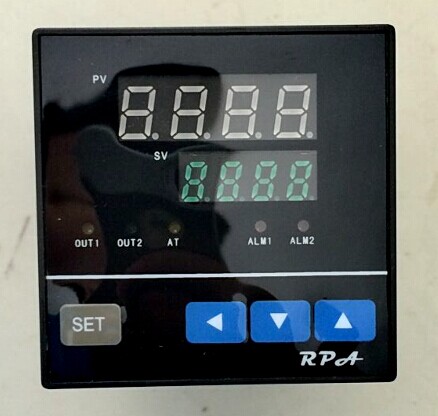

- 簡易型智能PID控制器GMS108
一、概述：
GMS108儀表采用了多項國際先進技術，輸入采用數字校正及自校準技術，測量精確穩定，消除溫漂和時漂引起的測量誤差。采用表面貼裝工藝，并采用多重保護和隔離設計，抗干擾能力強、可靠性高，采用先進的專家PID智能調節算法，具備高精度的自整定(AT)功能，控制精確穩定，無超調。儀表輸入信號可自由組態，測量精確穩定。
二、技術規格：
（1）雙排分別顯示測量值和設定值
（2）輸入：熱電偶、熱電阻
（3）位式控制、PID控制（帶自整定功能）可選擇
（4）自動/手動模式可選擇
（5）控制輸出：
繼電器（觸點容量：250VAC/5A，125VAC/6A）
邏輯電平（容量：12VDC，最大負載35mA）
（6）加熱/制冷功能可選
（7）用戶可以自行設定測量范圍的上/下限
（8）可設定最大輸出功率
（9）一路可編程式報警, 繼電器觸點容量：250VAC/5A
（10）攝氏/華氏（℃/℉）溫度單位轉換
三、產品選型（表1）：
代碼 說明
GMS108 本系列儀表代號
外形尺寸 -3、-4、-5、-6、-7 -3：96×96×100
-4：48×96×100
-5：96×48×100
-6：72×72×100
-7：48×48×100
控制動作 -F PID動作及自整定（逆動作）
-D PID動作及自整定（正動作）
輸入 -□□□ 定義作為出廠設置的輸入信號及量程范圍，具體參考輸入規格表2
控制輸出 -RL 繼電器輸出
-G 固態繼電器（SSR）輸出
