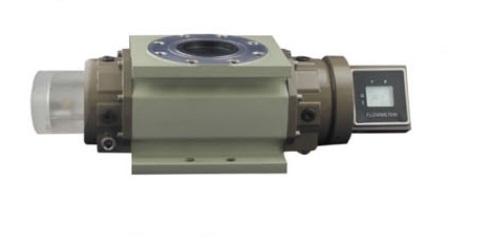

WF-LLQ-C系列氣體羅茨流量計
WF-LLQ-C系列氣體羅茨流量計概述
???智能氣體腰輪（羅茨）流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該流量計基于容積式測量原理，用于計量流經封閉管道的氣體總量。流量計基型由羅茨流量傳感和流量積算儀（二次表）兩部分組成。該流量計采用單片機技術和微功耗高新技術，能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算，并直接顯示標準狀態下的體積總量。
?
智能氣體腰輪（羅茨）流量計應用領域
餐飲、賓館等行業的燃氣商業核算，輸配管網燃氣計量，燃氣調壓站計量，工業和民用鍋爐等燃氣計量，也可用作丙烷、氮氣、工業惰性氣體等各種無腐蝕性氣體標準流量計。
?
智能氣體腰輪（羅茨）流量計產品性能
重復性好。內部轉子經精密加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計精度不變，工作壽命長。
無直管段要求，可以安裝在環境狹窄的場合。
始動流量小，量程比寬，適合于計量符合變動大的氣體流量。
計量度不受壓力和流量變化的影響，性能穩定，壽命長。
配置RS-485通訊接口和IC卡專用信號集中器配套，便于數據的集中采集和實時管理。
整機功耗低，僅憑一節2#3.6VDC鋰電池供電，可連續工作五年以上。
就地顯示流量值，并帶多種信號輸出功能。
液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值
具有實時數據存儲功能，防爆標志為ExibllCT4
智能氣體腰輪（羅茨）流量計結構
1、智能流量轉換器?2、流量傳感器?3、壓力傳感器?4、溫度傳感器?5、氣體腰輪流量計（機械）
羅茨流量計始動流量及流量上限
公稱通徑
儀表型號
起步流量
流量上限
壓力損失
耐壓等級
精度等級
量程比
儀表材質
(mm)
-------
（m3/h）
（m3/h）
（Pa）
（Mpa）
-------
-------
-------
DN25
WF-LLQ-C-16
0.03
16
120
1.0/1.6
1.5/1.0
20:1
鋁合金
DN40
WF-LLQ-C-20
0.05
20
130
1.0/1.6
1.5/1.0
20:1
鋁合金
WF-LLQ-C-25
0.05
25
130
1.0/1.6
1.5/1.0
20:1
鋁合金
WF-LLQ-C-30
0.05
30
130
1.0/1.6
1.5/1.0
20:1
鋁合金
WF-LLQ-C-40
0.07
40
180
1.0/1.6
1.5/1.0
30:1
鋁合金
WF-LLQ-C-60
0.08
60
180
1.0/1.6
1.5/1.0
60:1
鋁合金
DN50
WF-LLQ-C-20
0.05
20
140
1.0/1.6
1.5/1.0
20:1
鋁合金
WF-LLQ-C-25
0.05
25
140
1.0/1.6
1.5/1.0
20:1
鋁合金
WF-LLQ-C-30
0.05
30
140
1.0/1.6
1.5/1.0
20:1
鋁合金
WF-LLQ-C-40
0.07
40
200
1.0/1.6
1.5/1.0
30:1
鋁合金
WF-LLQ-C-60
0.08
60
200
1.0/1.6
1.5/1.0
60:1
鋁合金
WF-LLQ-C-85
0.08
85
210
1.0/1.6
1.5/1.0
70:1
鋁合金
DN65
WF-LLQ-C-100
0.1
100
220
1.0/1.6
1.5/1.0
70:1
鋁合金
WF-LLQ-C-140
0.1
140
220
1.0/1.6
1.5/1.0
120:1
鋁合金
DN80
WF-LLQ-C-100
0.1
100
220
1.0/1.6
1.5/1.0
70:1
鋁合金
WF-LLQ-C-140
0.1
140
240
1.0/1.6
1.5/1.0
100:1
鋁合金
WF-LLQ-C-200
0.1
200
240
1.0/1.6
1.5/1.0
100:1
鋁合金
DN100
WF-LLQ-C-300
0.18
300
280
1.0/1.6
1.5/1.0
110:1
鋁合金
WF-LLQ-C-450
0.18
450
300
1.0/1.6
1.5/1.0
110:1
鋁合金
DN150
WF-LLQ-C-650
0.5
650
580
1.0/1.6
1.5/1.0
80:1
鑄鐵
WF-LLQ-C-1000
0.6
1000
600
1.0/1.6
1.5/1.0
80:1
鑄鐵
DN200
WF-LLQ-C-1600
0.8
1600
850
1.0/1.6
1.5/1.0
60:1
鑄鐵
DN250
WF-LLQ-C-3000
2
3000
1050
1.0/1.6
1.5/1.0
40:1
鑄鐵
?
?
?
