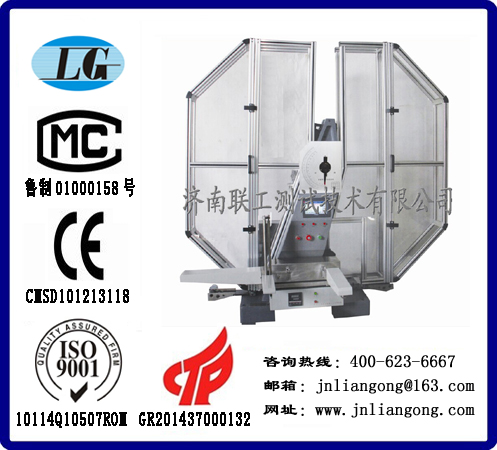

- 一、設備名稱：微機控制金屬擺錘沖擊試驗機（型號：EBC-750C）
二、設備說明：該機是對金屬材料在動負荷下抵沖擊性能進行檢測的儀器，能連續大量地做金屬沖擊試驗，采用全自動化控制，控制系統采用進口可編程控制器（PLC），通過微機軟件程序控制取擺、沖擊試驗的全過程。顯示沖擊吸收功、沖擊韌性、擺錘的旋轉角度及打印試驗報告等。操作簡便、安全可靠，工作效率高。本機配備了防護網罩，為用戶的安全操作提供了條件。是金屬材料生產廠家、質檢部門必備的檢測儀器，也是科研單位進行新材料研究不可缺少的測試儀器。
三、執行標準：
1.GB/T 3808-2002 《擺錘式沖擊試驗機的檢驗》
2.GB/T 229-2007 《金屬材料 夏比擺錘沖擊試驗方法》
3.JJG 145-2007 《擺錘式沖擊試驗機》
4.ASTM E23-07a《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》（配美標刀刃時才滿足）
5.ISO 148:1998《Metallic materials – Charpy pendulum impact test》
四、主要技術參數：
1.沖擊能量：150J、300J、450J、600J、750J
2.擺錘力矩（沖擊常數）：80.3848N·m、160.7695N·m、241.1543N·m、321.5390N·m、401.9238N·m
3.擺錘預揚角：150°
4.角度最小分辨率：0.1°
5.擺錘中心至沖擊點（試樣中心）距離：750㎜
6.沖擊速度：5.24m/s
7.試樣支座跨距：40㎜
8.試樣支座端部圓弧半徑：1～1.5㎜
9.試樣支座支承面傾角： 11°±1°
10.沖擊刀圓弧半徑：2～2.5㎜
11.沖擊刀夾角：30°±1°
12.沖擊刀厚度：16㎜
13.試樣規格(長×寬×高)：55㎜×10㎜×10（7.5、5、2.5）㎜
14.環境溫度：10～35℃
15.主機外形尺寸(長×寬×高)：約2100㎜×835㎜×2100㎜
16.主機重量：約900㎏
17.主機電源：交流三相五線380V±10% 50Hz 1.5kW
18.環境條件：周圍環境中無腐蝕性介質，無震動，無強電磁場干擾。
注：設備地基施工由用戶負責。
