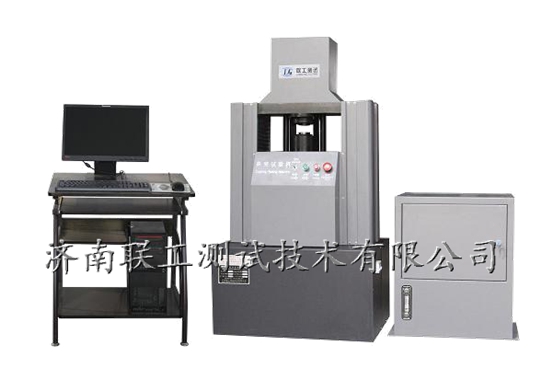

GBW-60B杯突試驗機-濟南聯工測試技術有限公司
- 一、概述
本機采用機電一體化設計，外觀整潔、大方，是對金屬薄板和帶材進行工藝性能試驗的精密設備，可實現用國標GB4156-84《金屬杯突試驗方法》檢驗金屬薄板和帶材在試驗過程中的塑性變形性能，還可實現用GB5125-2008《有色金屬杯突試驗方法》檢驗有色金屬板的各向異性。
二、主要特點
1、該杯突試驗機采用了新型的結構原理，可實現恒速率控制。（過去油缸油源加力無法實現恒速率控制、液壓傳感器的精度和準確性能也較低）。
2、我公司生產的新型杯突試驗機，已改過去的油源加力為伺服電機恒速度加載，同時把液壓傳感器改為輪輻式傳感器，大大提高了試驗杯突值的準確性和精度。
3、杯突值測量儀表為光柵測量，從而提高了該機的可控性。
4、無論從硬件配置上還是力的傳遞原理上都較原機有了很大的改善和提高，配置計算機控制，實現了本機的完美性，可實現結果的報表、存儲、批次、曲線繪制等等。
三、主要技術參數
1、最大試驗力：60kN
2、測力范圍：0.2kN～60kN
3、試驗準確度：±1％
4、試驗速度：2～100mm/min （任一速率恒速控制）
5、沖頭杯突模具：
標準沖頭球徑：Φ20±0.5mm
杯突沖頭球徑：Φ15±0.05mm
Φ8±0.02mm
Φ3±0.02mm
6、夾持試樣厚度：
標準杯突試驗： 0.2 - 2mm
非標準杯突試驗 ：0.2 - 3mm
標準沖杯試驗有色金屬板：0.1 - 2mm
7、加緊活塞行程40mm
8、杯突值分辨率：0.01mm
四、配置：
1、主機一臺；
2、計算機與打印機各一臺；
3、我公司自有知識產權，電路控制放大器一套；配制高精度光電編碼器。
4、我公司自有知識產權的液壓夾緊及控制系統一套。
5、標準杯突模具一套；
6、非標模具一套：杯突沖頭球徑： Sφ15、 Sφ8、Sφ3
墊模孔徑：φ18、φ10 φ3.5
固定模孔徑：φ21、φ11、φ5；
7、沖杯模具規格（特殊訂貨方予提供）可作有色金屬薄板厚0.1 - 3mm的全套模具。（見附表）
