產品型號：Q41F-16C

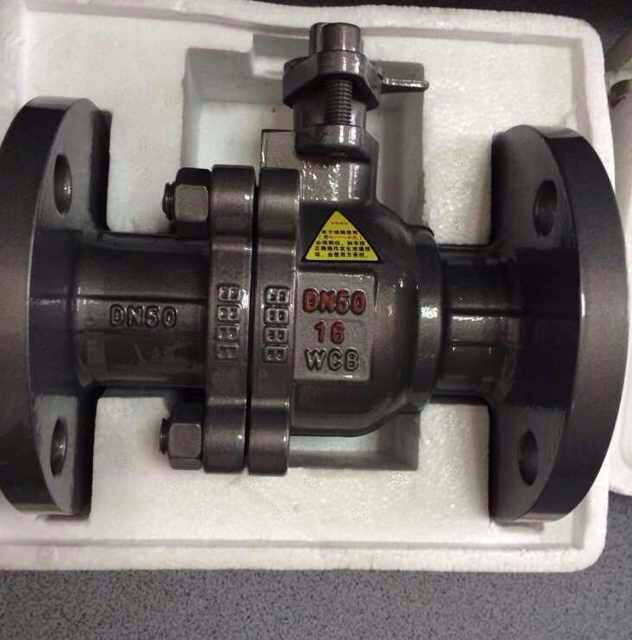

產品名稱：國標軟密封球閥
產品特征適用介質：水、氣、油品、天然氣和酸碳腐蝕性介質適用溫度：-196-350℃ 驅動方式：手動、氣動、電動、波動等 公稱通徑：DN15-250mm 1/2″-10″ 國標軟密封球閥價格,國標軟密封球閥廠家,國標軟密封球閥報價。
二、主要零件及材質：
序號NO.
零件名稱
材質
GB
ASTM
1
閥體
WCB
A216-WCB
2
密封圈
PTFE
PTFE
3
球體
1Cr18Ni9Ti
SS304
4
螺母
35
A194-2H
5
螺柱
35CrMoA
A193-B7
6
石體
WCB
A216-WCB
7
墊片
柔性石墨+不銹鋼
B12.10-304/F.G
8
填料
PTFE
PTFE
9
填料壓蓋
WCB
A216-WCB
10
定位片
25
A105
11
擋圈
65Mn
AISI 1066
12
手柄
K33
A47-667 Gr.32510
13
閥桿
1Cr33
A276-410
14
螺釘
35
A193-B7
15
止推墊片
PTFE
PTFE
三、技術規范：
設計依據
國標系列
美標系列
設計標準
GB/T12237
AP16D
ANSI B16.34
法蘭連接結構長度
GB/T12221
AP16D
ANSI B16.10
結構長度（焊接）
GB/T15188.1
AP16D
ANSI B16.10
連接法蘭
GB/T9113
JB/T79
Hg20592ANSI B16.5、B16.47
對焊端
GB/T12224
ASNI B16.25
試驗和檢驗
GB/T9092
AP16D
AP1598
四、試驗壓力：
壓力等級
試驗壓力（MPa）
公稱壓力（PN）
磅級（Class）
殼體試驗
密封試驗
1.0
-
1.5
1.1
1.6
-
2.5
1.76
2.5
-
3.8
2.75
4.0
-
6.0
4.4
6.4
-
9.6
7.04
-
150
3.0
2.2
-
300
7.6
5.6
-
600
15.0
11.0
-
10K
2.4
1.5
-
20K
5.8
4.0
五、國標軟密封球閥PN1.6MPa主要連接尺寸及重量：
公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
280
320
360
400
H
59
63
75
85
95
107
140
152
178
252
272
342
W
130
130
160
180
230
230
400
400
650
1050
1050
1410
Wt（㎏）
2.5
3
5
6
7
10
15
19
33
58
93
160
六、國標軟密封球閥PN2.5MPa主要連接尺寸及重量：
公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
320
400
400
550
H
59
63
75
97
107
142
152
178
252
272
342
345
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500
Wt(Kg)
------------七、國標軟密封球閥PN4.0MP主要連接尺寸及重量：
公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
180
200
220
250
280
320
400
400
550
H
59
63
75
97
107
142
152
178
252
272
342
345
W
130
130
160
230
230
400
400
700
1000
1100
1500
1800
Wt(Kg)
------------八、國標軟密封球閥PN6.4MPa主要連接尺寸及重量：
公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
165
190
216
229
241
292
330
356
432
408
559
660
H
59
63
75
97
107
142
152
178
252
272
305
398
W
130
130
160
230
230
400
400
700
1000
1100
1500
1800
Wt(Kg)
------------九、國標軟密封球閥PN10.0MPa主要連接尺寸及重量：
公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
165
190
216
229
241
292
330
356
432
508
559
660
H
59
63
75
97
107
142
152
178
252
272
305
398
W
130
130
160
230
230
400
400
700
1000
1100
1500
1800
Wt(Kg)
