噪聲揚塵氣象站百葉箱光照二氧化碳變送器溫濕度pm2.5pm10傳感器

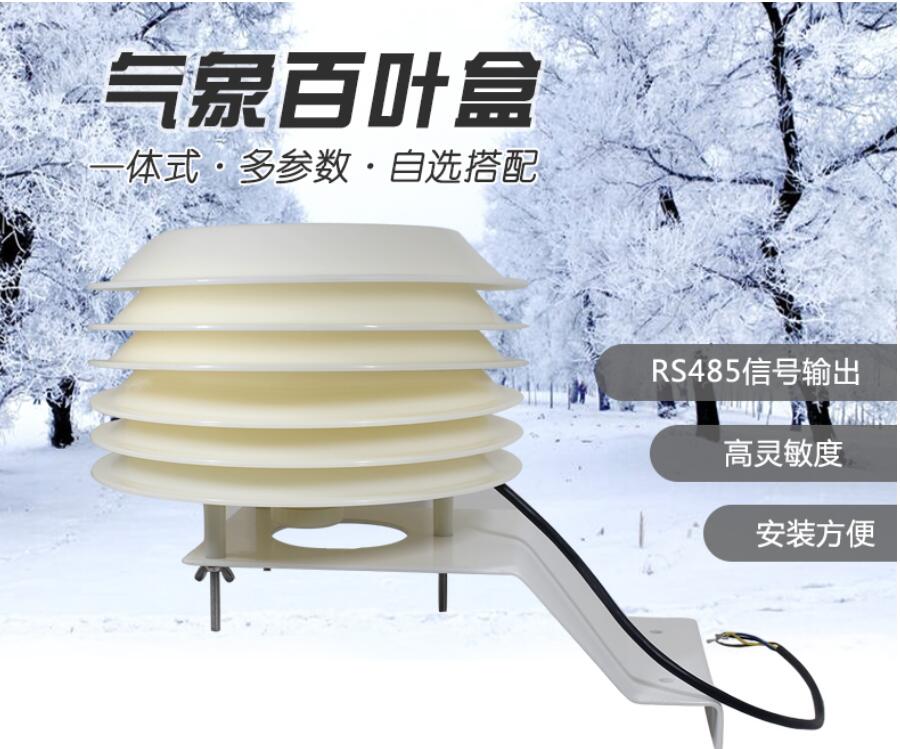

- 該一體式百葉箱可廣泛適用于環境檢測，集噪聲采集、PM2.5 和 PM10、溫濕度、大氣 壓力、光照于一體，安裝在百葉盒內，設備采用標準 MODBUS-RTU 通信協議，RS485 信 號輸出，通信距離最大可達 2000 米（實測）。該變送器廣泛適用于需要測量環境溫濕度、 噪聲、空氣質量、大氣壓力光照等各種場合，安全可靠，外觀美觀，安裝方便，經久耐用。
功能特點
本產品體積小、重量輕，采用優質抗紫外線材質，使用壽命長，采用高靈敏度的探頭，
信號穩定，精度高。關鍵部件采用進口器件，穩定可靠，具有測量范圍寬、線形度好、防水
性能好、使用方便、便于安裝、傳輸距離遠等特點。
? 噪聲采集，測量精確，量程高達 30dB~120dB。
? PM2.5 和 PM10 同時采集，量程：0-1000ug/m3，分辨率 1ug/m3，獨有雙頻數據采集及
自動標定技術，一致性可達±10%。
? 測量環境溫濕度，測量單元為瑞士進口，測量準確，量程-40~120 度。
? 寬范圍 0-120Kpa 氣壓量程，可應用于各種海拔高度。
? 光照采集模塊采用高靈敏度的感光探頭，光照強度量程 0~20 萬 Lux。
? 采用專用的 485 電路，通信穩定，10~30V 寬電壓范圍供電。
主要技術指標
直流供電（默認） 10-30VDC
最大功耗 RS485 輸出 0.8W
精度
濕度 ±3%RH(5%RH~95%RH,25℃)
溫度 ±0.5℃（25℃）
光照強度 ±7%(25℃)
大氣壓力 ±0.15Kpa@25℃ 75Kpa
噪聲 ±3db
PM10 PM2.5 ±10%（25℃）
量程
濕度 0%RH~99%RH
溫度 -40℃~+120℃
光照強度 0~20 萬 Lux
大氣壓力 0-120Kpa
噪聲 30dB~120dB
PM10 PM2.5 0-1000ug/m3
長期穩定性 溫度 ≤0.1℃/y
濕度 ≤1%/y
光照強度 ≤5%/y
氣象多要素百葉箱使用說明書(485 型) V4.0
山東仁科測控技術有限公司 4 www,jnrsmcu.com
大氣壓力 -0.1Kpa/y
噪聲 ≤3db/y
PM10 PM2.5 ≤1ug/m3/y
響應時間
溫濕度 ≤1s
光照強度 ≤0.1s
大氣壓力 ≤1s
噪聲 ≤1s
PM10 PM2.5 ≤90S
輸出信號 RS485 輸出 RS485(標準 Modbus 通訊協議)
2.2 接口說明
寬電壓電源輸入范圍 10~30V 均可。485 信號線接線時注意 A、B 兩條線不能接反，總
線上多臺設備間地址不能沖突。
線色 說明
電源
棕色 電源正（10~30V DC）
黑色 電源負
通信
黃色 485-A
藍色 485-B
