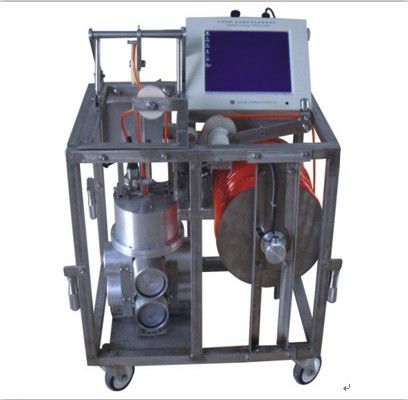

- JL-IUDS(B)智能超聲成孔質量檢測儀
一、應用范圍：
1、鐵路、公路、港口、高層建筑等鉆孔樁成孔質量檢測儀；
2、支盤樁的成孔質量檢測；
3、所有地下連續墻施工質量檢測；
二、工作原理：
JL-IUDS(B)智能超聲成孔質量檢測儀是根據超聲原理檢測成孔質量的專用設備。系統由主機、超聲波發射接收探頭、深度計數器及線架、電纜等組成、探頭在下放過程中按設置的測點距離均勻測試，每一測試點同時自動測試“+”字型二個剖面圖，探頭上的四組發射，接收換能器自動發射超聲信號，接收經孔壁發射的信號，反射信號到達時間反應孔徑大小，信號強度反應孔壁的特性。同時測試剖面的方位。可計算鉆孔的孔徑、垂直度和傾斜的方向。
三、系統特點：
1、探頭設計獨特，4組垂直布置，內置電子羅盤，防水性能好；
2、探頭自動實現“+”字二剖面的測試，并同時生成二個剖面圖；
3、深度計數器雙滑輪設計，有效防止電纜打滑，確保深度技數準確；
4、實時測試系統全智能化，只須升降探頭，自動完成按測點密度要求測試；
5、結果輸出系統內容豐富，功能強大;
○自動生成測試結果報告；
○實測過程回放
○自動判讀孔壁位置，并自動計算各測點孔徑值、偏移值和垂直度。
四、技術參數：
1、主機系統：軍工級工控機，內置多功能高精度高速采集卡；
2、采集卡特性：12bit采集精度，20MHz采集率；
3、深度技術精度：0.50MM
4、測試直徑：0.5~5M
5、測試深度：1~150M（可定制）；
6、超聲頻率：60KHz
7、超聲發射電壓：680V；
8、提升方式：電動手動可選，絞車起降速度：0~10M∕min，速度可調；
