- JL-MG(D)錨桿質量檢測儀
我公司是唯一參與編寫國家錨桿規范一家儀器生產廠家，開發/生產及銷售有十年之久，是此儀器界的領導者
產品簡介：
1、 本儀器采用超聲波無損檢測技術，是錨桿質量檢測的專用儀器，屬于全智能化檢測儀，不僅可以檢測錨桿的長度、錨固的位置、錨固的質量缺陷及大小和位置，而且，可以檢測錨桿錨固的相對密實度。
2、 是目前國內外唯一有用于錨索錨固質量檢測的儀器（西北鐵路科學研究院和重慶交通科學研究院已取得成功應用），以檢測錨索的長度、錨固的位置及間接評價錨固的相對密實度。
3、 儀器的軟件分析功能強大，能智能建立錨桿錨索錨固模型及各種分析參數數據，有各種輔助分析功能，如：濾波、積分、微分、頻譜、小波分析及獨有的反射波自動提取功能（從軍事雷達信息捕作理論上引進過來的分析功能）。
4、 目前正致力于無損檢測錨固力的數據信息提取的研究開發，它可以在現有的檢測信息中提取數據信息來評價錨桿的錨固力。
5、 本儀器檢測技術屬于無損檢測，對檢測錨桿錨索沒有特殊的要求，因此，也可以對錨桿錨索進行長期無損監測，以評價錨桿錨索錨固效應的變化。
6、 測試簡便，任何一個人都能進行測試，直接顯示錨桿錨固力值。
應用范圍：
1. 新近安裝錨桿的質量檢測（錨桿長度、灌漿密實度和錨固缺陷位置）；
2. 長期運行錨桿的狀態檢測；
3. 錨固工藝的快速選取：對不同錨固方法錨固的錨桿進行快速測試，可以對比評價其灌漿質量，選擇最合適的錨固工藝。
工作原理：
JL-MG(D)錨桿質量檢測儀由發射震源、檢波器、主機和分析處理軟件組成。發射震源產生的彈性波，沿著錨桿傳播并向錨桿周圍輻射能量，檢波器檢測到反射回波，并由檢測儀對信號進行分析與存儲。反射信號的能量強度和到達時間取決于錨桿周圍或端部的灌漿狀況。通過對信號進行處理和分析，可以確定錨桿長度以及灌漿的整體質量
儀器特色：
1. 采樣精度高：儀器AD采樣精度為24位，采樣率為800kHz，長度精度可達到8mm；
2. 功耗低，連續工作時間長：儀器工作電壓僅6伏，功耗0.8瓦，電池充電一次可以使用30小時；
3. 儲量大：可存儲2.4萬條實測數據；
4. 對比性好：采樣重復性好，大屏幕顯示，同時顯示三條曲線；
5. 便攜性好：主機尺寸230mm×180mm×65mm，×2.0kg，可單人工作；
6. 界面美觀完好：儀器中文界面，輸入簡單快捷；
7. 分析軟件功能強大：能智能建立錨桿錨固模型及相應分析參數，有多種輔助分析功能，如：數字濾波、頻譜分析、積分、微分及相位分析和反射波自動提取功能（依據軍事雷達信息捕作理論）；
8. 直接將檢測結果導入到EXCEL數表，打印檢測結果圖表；
9. 結果報告輸出模式和內容可根據需要定制，靈活方便。
技術參數：
1. 可測錨桿長度：1m～18m；
2. 幅值測量級線性：±0.3dB/6dB；
3. 聲時長度不確定度：＜1.0%(錨桿長度大于1m)；
4. 固態電子盤容量：4G；
5. A/D采樣精度24位，浮點放大，采樣率1000kHz；
6. 液晶顯示：8寸全反，顯示精度640×480象素；
7. 光電旋鈕操作控制；
8. 電池容量：充電4小時，可連續工作30小時，帶背光工作6小時；
9. 激發震源：可配沖擊震源、大功率超磁聲波發射震源和手錘等；
儀器標準配置：

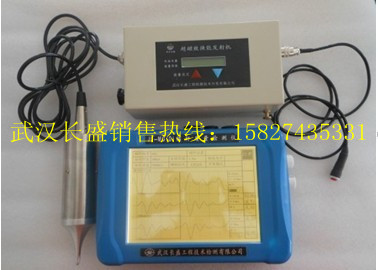

1、JL-MG(C)錨桿質量檢測儀主機 1臺
2、震源（手錘） 1
4、檢波器電纜 1根
5、數據傳輸線 1根
6、USB轉串口線 1根
6、6伏充電電源 1個
7、航空機箱 2個
8、操作說明書 1本
9、背帶 1副
10、超磁發射器 1個
11、超磁發射機 1臺
12、分析軟件光盤 1張
