- 產品詳細說明

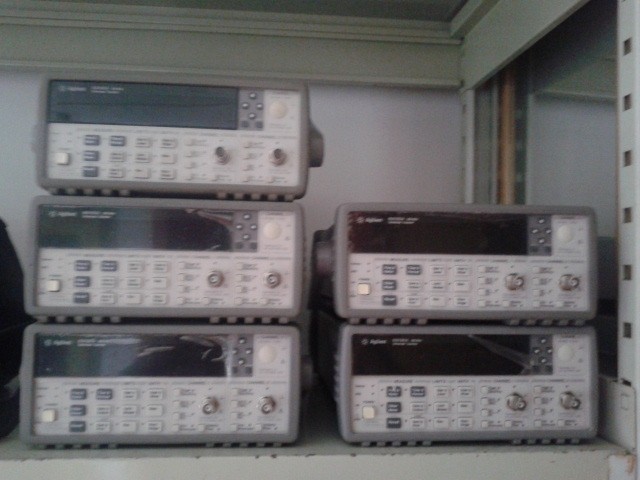

品牌:Agilent 型號:53181A 測量范圍:225M,1.5G, 3G, 5G, 12.4 G（Hz） 準確度:500ps 輸入信號幅度:±5（V） 適用范圍:輸入阻抗1MΩ或50Ω
225 MHz 帶寬
（可選1.5, 3, 5, 12.4 GHz）
1 秒閘門時間時為10 位或12 位分辨率
GPIB接口和IntuiLink連通性軟件為標準配置高達200次/秒全格式化測量數據傳輸率
滿足您需要的通用和射頻計數器家族
Agilent 53131A/132A/181A 高性能計數器以優異的價格提供快速和精確的頻率測量。這些計數器帶有直觀的用戶界面和對常用功能的單鍵訪問，使您能快速和容易地進行精確測量。
實時數字信號處理技術在獲取新讀數的同時分析數據，以得到更高的測量吞吐率。這是Agilent為高端調制域分析儀開發的技術，能讓計數器在每次測量中獲得更多的數據，用其它計數器幾分之一的時間獲得高分辨率的測量結果。
53131A/132A/181A 計數器提供內置的統計和數學運算功能，因此您能標度測量結果，同時測量和跟蹤平均值、最小值/ 最大值和標準偏差。自動極限測試使您能為任何測量設置上限和下限。您能通過模擬顯示模式方便地看到測量結果是否在通過/ 失敗極限內。在超出極限時，計數器能標志超出極限的條件，產生觸發外部裝置的輸出信號。為快速訪問常用的測試，還能通過一次鍵擊調用所保存的多達20 種不同前面板設置。
對于受計算機控制的系統應用，每臺計數器都包括具有完全SCPI兼容編程能力的GPIB 接口，以及高達200次/秒的全格式測量數據傳輸率。標準RS-232只讀接口提供打印機支持，或通過終端仿真程序至計算機的數據傳輸。
Agilent 53131A 通用計數器
雙通道53131A 通用計數器提供10位/秒的頻率/周期分辨率和225MHz帶寬。時間間隔分辨率為500ps。可選的第3通道提供高達3GHz, 5GHz或12.4GHz的頻率測量。標準測量包括頻率、周期、比率、時間間隔、脈沖寬度、上升/ 下降時間、相角、占空比、總和和峰電壓。
Agilent 53132A 通用計數器
對于要求更高分辨率的應用，53132A提供與53131A相同的特性和功能，具有12 位/秒的頻率/周期分辨率和150ps 的時間間隔辨率。此外，53132A 還為時間間隔測量提供先進的外同步工作模式。
Agilent 53181A RF 計數器
53181A 是單通道的10 位/ 秒射頻計數器，可測量頻率、周期和峰電壓。在需要快速讀取測量結果時，您可用數字消穩功能容易地去掉不必要的顯示位。
對于高頻測量，可選的第2 通道提供高達1.5GHz, 3GHz, 5GHz 或12.4GHz.測量。自引導菜單使該計數器的操作極為方便。
頻率范圍
直流耦合dc 至225MHz
交流耦合1MHz 至225MHz（50Ω）
30Hz 至225MHz（1MΩ）
FM 容限25%
電壓范圍和靈敏度（正弦）2
dc 至100MHz 20 mVrms 至±5V ac+dc
100MHz - 200MHz 30 mVrms 至±5V ac+dc
200MHz - 225MHz 40 mVrms 至±5V ac+dc
(帶可選后面板連接器時
均為75mVrms)3
電壓范圍和靈敏度 (單脈沖)2
4.5ns - 10ns
脈沖寬度100 mVpp 至10Vpp(帶
可選后面板連接器時
為150mVpp)3
>10ns 脈沖寬度50 mVpp 至10Vpp(帶
可選后面板連接器時
為100mVpp)3
觸發電平2
范圍±5.125V
精度±(15mV+1% 觸發電平)
分辨率5mV
損壞電平
50Ω5Vrms
0 - 3.5kHz, 1MΩ350Vdc + ac pk
3.5kHz - 100kHz,
1MΩ350Vdc + ac pk，線性
降至5Vrms
> 100kHz, 1MΩ5Vrms
輸入特性
通道1 和2 (53131A, 53132A)1
通道1（53181A）
阻抗1MΩ或50Ω
1MΩ電容30pF
耦合交流或直流
低通濾波器100kHz，可切換，
>1MHz 為-20dB
輸入靈敏度可選低、中、高（默認）。
低近似為2×高靈敏度。
