- KS20系列拉繩位移傳感器
（數字輸出）

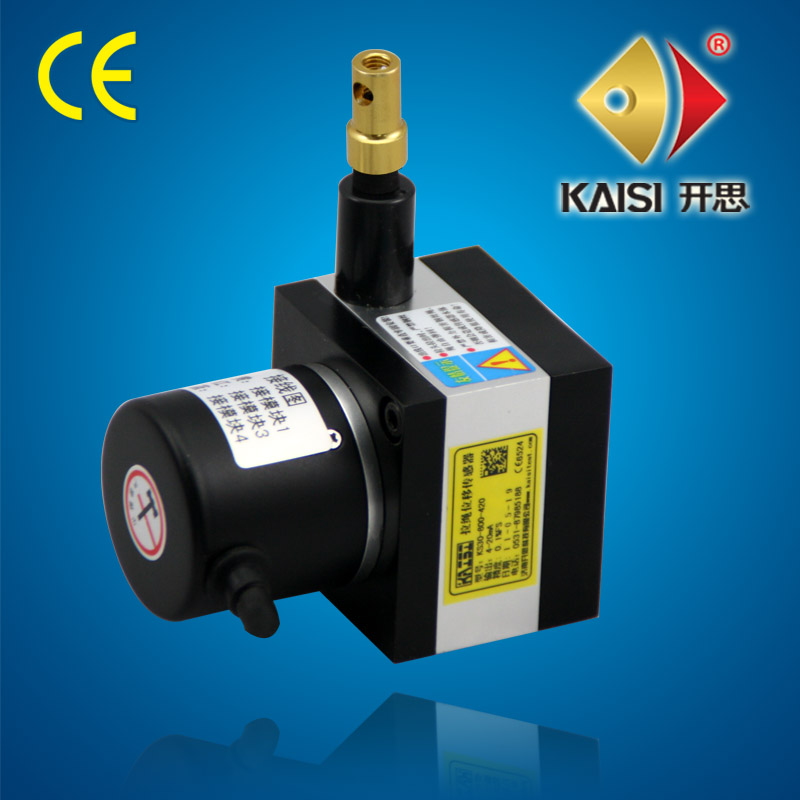

Ks20系列數字輸出拉繩位移傳感器最大測量行程為1000mm，測量輪周長80mm；開思經典拉繩位移傳感器，經過多年的各種場合的檢驗，已經得到國內外眾多客戶的認可，內部防跳線設計，杜絕了卡線的可能，該款產品包含開思貳個專利，仿冒必究：
一：接線圖
（僅對開思生產的編碼器，其他廠家編碼器請以編碼器標簽接線圖為準）
輸出類型 線纜顯色及定義
白色 黑色 紅色 綠色 黃色 粉色 藍色 橙色
長線驅動（差分） VCC 0V A B Z /A /B /Z
開路輸出、推挽輸出、電壓輸出、 VCC 0V A B Z -- -- --
二：技術參數
測量行程 0-1000mm 鋼絲繩 高柔性進口涂塑鋼絲繩
輸出信號 差分、開路、推挽、電壓、RS485/232 出線口拉力 5N
分辨力 0.002/0.004/0.008/0.01/其它 壽命 200萬次 至1000萬次
線性精度 0.05%FS 工作電壓 5V，5-24V，10-30v
重復精度 0.01% 工作溫度 -25-85℃
最大速度 600mm/s 外殼材質 進口鋁合金，表面抗靜電干擾不導電
電纜長度 4M(標準)，可定制 防護等級 IP54（標準），IP65
三：安裝圖
四：注意事項
1. 安裝時要使拉線垂直拉線編碼器，不能讓線摩擦出線口；
2. 拉繩位移傳感器拉線安裝頭和設備移動端要可靠安裝，防止長時間運行松動，自由彈簧；
3. 拉線頭拉出后請不要松開，這樣會造成傳感器損壞，拉線時請勿超出線總長；
4. 電氣連接請安裝位移傳感器上的接線說明接線，要保證接線正確才能通電；
5. 拉線位移傳感器屬于精密儀器請勿敲擊，保證設備和鋼絲繩清潔，延長使用壽命；
6. 要保護好鋼絲繩不受外力損傷；
7. 室外或者環境比較惡劣的環境，請咨詢開思防水防塵出線口或防護外殼；
五：預延伸方案
如果測試的距離很小，中間的安裝距離比較大，由于安裝部分長度不參與測量，那么就沒有必要選擇行程比較大的位移傳感器，采用傳感器外加延長線的方式解決，可以增加傳感器的測試精度和減少費用，如果您不是很了解，那就告訴我們的客戶經理，有我們來幫您。
六：導向輪安裝方案
導向輪的安裝是拉繩位移傳感器使用的一個特色，由于開思所選用進口超軟涂塑鋼絲繩，使該方案變成可能，主要解決傳感器安裝角度偏差比較大、安裝空間限制和工況場合的需要，該方案是在測量鋼絲繩中間添加一個帶槽的導線輪，通過導線輪來改變鋼絲繩的方向，不影響測試精度和傳感器的壽命，具體可以和開思技術人員或客戶經理咨詢。
七：防護出線口和防護外殼方案
在灰塵比較大或經常有水淋的環境，盡量選配開思防護出線口，來減少灰塵或液體進入傳感器本體，該出線口內有油脂和羊毛的放置腔體，當鋼絲繩緊密的在油脂和羊毛中間運動，灰塵會濾掉，由于油膜的存在和液體的表面張力作用下，液體很難進入油脂腔體，從而傳感器本體得到保護。防護外殼主要用在傳感器本體長期雨淋或室外情況，把傳感器密閉起來和防護出線口配合使用，效果更佳。
八、怎樣選擇編碼器的輸出類型
數字輸出大部分都是旋轉編碼器信號輸出，在選型前一定要確認自己的采集系統需要什么樣的編碼器，歐系plc推薦使用推挽輸出類型，日韓系plc也可以支持，單片機采集卡類采集用長線驅動。了解采集系統的頻率和測試物的運行速度，確認你選擇的分辨率可以使用。如果您不是很了解，那就告訴我們的客戶經理，有我們來幫您。
九、服務承諾
1. 本公司生產的產品免費保修期12 個月;
2. 即在用戶遵守儀器的儲存和使用規則的條件下，產品因質量問題質保期內無償為用戶維修，有下列情況除外：
A 因不正確使用或不遵守使用條件而引起的故障；
B 自行拆卸傳感器，影響產品的使用性能；
3. 產品出現使用問題時，公司承諾首先解決問題，然后解決涉及的費用問題，讓客戶滿意；
4. 返修產品到公司，24小時內返回。
十、型號說明
KS20-1000-01-L
Ks20 產品系列 ks18系列拉繩位移傳感器
1000 測量行程 測量行程1000mm
01 分辨率 四倍頻后每個脈沖最小分辨率距離0.01mm
L 輸出類型 長線驅動輸出（開路C、推挽F、電壓E等）
拉頭拉出后請不要松開或自由彈回，這樣會造成傳感器損壞；
測量距離不能超過傳感器允許的測量范圍；
通電前，請確認接線正確；
提供傳感器需要的供電規格。
