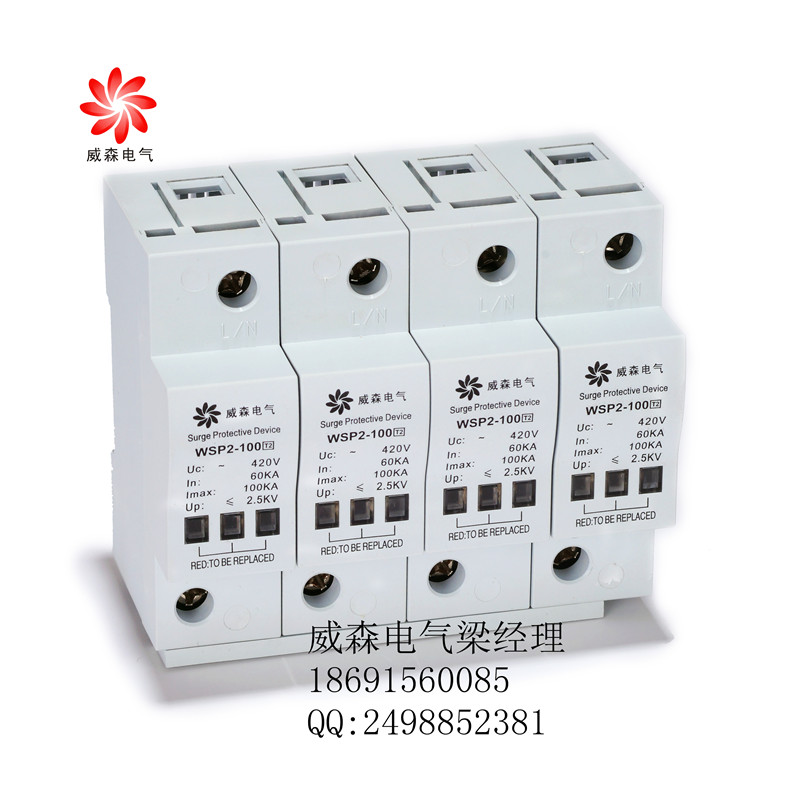

電源避雷器srt-60/4-385適用于交流50/60hz，額定工作電壓380v的tt、tn-s、tn-c、it等供電系統及工廠低壓動力和控制系統，對間接雷電和直接雷電影響或其他瞬時過電壓的浪涌進行保護，主要適用于住宅，第三產業及工礦企業等領域浪涌保護要求。 2作用 電源避雷器srt-60/4-385就是在最短時間（納秒級）內將被保護線路接入等電壓系統中，使設備各端口等電位，同時釋放在電路上因雷擊而產生的大量脈沖能量，將其短路釋放到大地，降低設備各端口的電位差。hdl適合于220/380v供配電系統的瞬態過電壓保護，該產品可以及其有效地抑制由雷電引起的感應過電壓及系統操作過電壓，保護設備安全，保障系統的正常運行。 原理 電源避雷器srt-60/4-385分為防爆箱式和模塊式兩種。均采用了一種非線性特性極好的壓敏電阻。在正常情況下，浪涌保護器處于極高的電阻狀態，漏流幾乎為零，從而保證電源系統正常供電。當電源系統出現浪涌過壓時，hdl電源浪涌保護器立即在納秒級的時間內導通，將過電壓的幅值限值在設備的安全工作范圍內，同時將浪涌能量入地釋放掉。隨后，浪涌保護器又迅速變?yōu)楦咦锠顟B(tài)，從而不影響正常供電。 性能特點 1. 可靠的熱脫扣保護裝置 2. 獨特的短路過流脫扣功能 3. 獨特的熱備份功能 4. 浪涌識別技術 5. 可靠的老化告警方式 6. 流通量大，殘壓低 7. 相應時間快 8. 防雷箱采用一體化設計，外型美觀，安裝方便 模塊式的采用標準化設計，更換方便，標準35mm導軌，可直接裝入配電柜和配電箱。 9. 聲光報警系統 3參數選擇及線路保護 浪涌保護器的分類 按使用非線性元件的特性來分 1.1電壓開關型spd 常用的非線性元件有放電間隙、氣體放電管等，它具有大通流容量(標稱通流電流和-通流電流)的特點，特別適用于易遭受直接雷擊部位的雷電過電壓保護(即l pz0a區)[1]。 1.2電壓限制型spd 常用的非線性元件有氧化鋅壓敏電阻、瞬態抑制二極管等，是大量常用的過電壓保護器，一般適用于室內(即l pz0b、l pz1、l pz2區)。 1.3組合型spd 由電壓開關型元件和限壓型元件混合使用，隨著施加的沖擊電壓特性不同，spd有時會呈現開關型spd特性，有時呈現限壓型spd特性，有時同時呈現兩種特性。 2表征spd的主要技術參數選擇 2.1保護模式 spd可連接在l (相線)、n (中性線)、pe (保護線)間，如l 2l、l 2n、l 2pe、n 2pe,這些連接方式與供電系統的接地型式有關。 2.2-持續工作電壓uc 可能持續加于spd兩端的-方均根電壓或直流電壓，其值等于spd本身的額定電壓。 iec6036452534中提出，在tt系統中，當spd設在漏電流保護器的電源側時，u c≥1.1uo;當spd設在漏電流保護器的負荷側時，u c≥1.5u o. 在tn系統和it系統中，u c≥1.1u o.uc的選擇要考慮到當?shù)仉娋W(wǎng)的水平波動及用戶用電的具體情況，不是一味取大值為好，因為u c取大，整個壓敏器件啟動電壓也高，浪涌電壓將對設備產生危害。國際標準有一系列的優選值，與當?shù)仉娋W(wǎng)水平有關。 2.3雷電通流量imax 一般在l pz0與l pz1區交界處選用10/350u s波形、每相通流量≥10ka的spd安裝，在l pz1與l pz2區交界處選用8/2 0u s波形，每相通流量≥5ka的spd安裝。由于10/350u s波形的能量比8/20u s的大20倍，其電流相應大5倍，如果要用8/20u s波形的spd代替，其雷電通流量相應要大5倍。 2.4保護水平up 該值應比在spd端子測得的-限制電壓大，與設備的耐壓uw一致(1.2u p≤uw ) ,可以從一系列的參考值中選取(如0108、0109、……1、1.2、1.5、1.8、2、……8、10kv等)。目前國標當中較好的u p有800v、900v.
