- 一、儀器介紹
（一）用 途

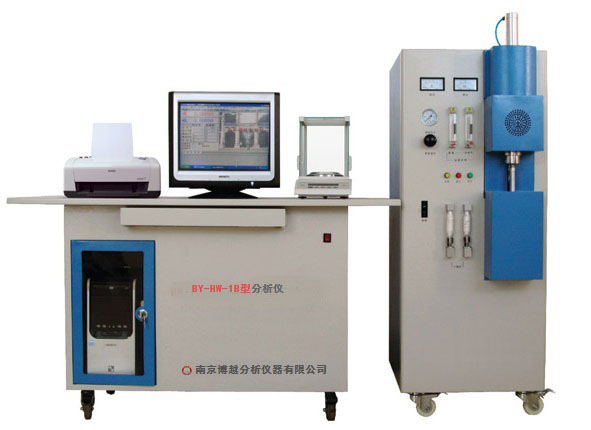

測定鋼、鐵、合金、鑄造型芯砂、有色金屬、水泥、礦石、焦炭、催化劑、磁性材料、陶瓷、無機物、石墨、耐火材料、電池材料、植物及其它材料中碳、硫兩元素的質量分數。
（二）主要技術參數
分析原理：高頻爐燃燒紅外線吸收法檢測
測量范圍：碳：0.00001%-10.0000%(可擴至99.99999%)
硫：0.00001%-6.0000%(可擴至99.99999%)
分析誤差：符合GB/T20123-2006/ISO15350：2000標準
分析精度：碳：RSD≤0.5 % 硫：RSD≤1.0%
靈敏度(最小讀數)：0.1ppm
檢測池：碳:碳池(可增加低碳池) 硫:硫池(可增加高硫池)
分析時間：20-100秒可設定（常規為35秒）
高頻爐：功率≥2.7KVA 振蕩頻率:20MHz
電子天平：不定量稱樣,讀數精度:0.0001g
工作環境：室內溫度:10-30℃，相對濕度:小于75% ，電壓AC220V±5%；頻率50Hz±2%；
（三）關鍵特點描述
該儀器引進了國外的先進技術，是集光、機、電、傳感器、計算機、分析技術等于一體的高新技術產品。具有測量范圍寬、抗干擾能力強、功能齊全、操作簡便、分析結果準確可靠等特點。該機大部分元件均采用進口，整機性能可與進口產品媲美。
1、符全人性化的園弧型、不銹鋼臺面設計，操作方便。
2、對超低含量和較高含量的分析采用國內首創的雙碳雙硫池接入，并自動轉換。
3、高速24位采樣真正實現分析過程動態數據積分，提高了分析的靈敏度和準確度。
4、國內獨有的一氧化碳轉化為二氧化碳裝置，提高碳的測量準確度。
5、使用7.5KVA高頻陶瓷功率管，使樣品充分燃燒，穩定性好。
6、專利卡扣式自動清掃技術及超微孔金屬粉塵過濾器，可減少粉塵對分析結果的影響，拆卸方便，有利于維護。
7、專利技術的低壓加熱圈進行爐頭加熱，提高硫的轉化率，使硫分析結果穩定。
8、國內首創的紅外檢測部分與高頻爐光纖接入，配合多級隱蔽式隔離電路，徹底杜絕了高頻干擾。
9、除塵和凈化裝置采用內壓式封閉，密封性及凈化效果好，更換方便。
10、WINDOWS XP全中文操作界面，分析軟件采用Deliph軟件編譯，功能設置強大，界面清晰、直觀。
11、強大的數據統計功能，可聯網操作和網上數據傳輸及報數。
（四）配置
l 高頻感應燃燒爐
1、高頻爐輸出功率：2.7KVA；頻率：20MHz。
2、自動檢漏，過時、過流報警。
3、電流/電壓/功率/選擇方式調節爐溫：適合于不同材質的樣品。
4、高精度流量控制器保證氣流穩定。
5、0.4微米超微孔金屬粉塵過濾器，確保粉塵與氣體的完全分離。
6、低壓加熱、爐頭恒溫，提高硫的轉化率，使硫分析結果穩定。
7、卡扣式爐頭自動清掃，減少粉塵對分析結果的影響。
8、高壓排灰系統，徹底清除管道灰塵。
l 紅外碳硫分析儀
1、線路：采用雙CPU系統，上、下位機模塊化設計，下位機選用Atmega162為控制單片機，電子線路高度集成，穩定可靠。
2、采樣：采用高速24位ADS124采樣芯片，采樣速度快、精度高。
3、通訊：上下位機采用USB2.0接口通訊，大大提高了通訊速度。
4、連接：紅外檢測部分與高頻爐采用光纖連接（國內首創），配合多級隱蔽式隔離電路，徹底杜絕了高頻干擾。
5、電源：工業級一體化線性模塊電源，輸出穩定，無故障。
6、光源：特制新型鉑金紅外線光源，發熱持續、光譜特性效率高。
7、分析池：鍍金碳硫分析池及高精度熱釋電紅外探測器。
8、電機：航空專用同步電機，熱穩定性好，連續使用壽命10萬小時。
9、一氧化碳轉化為二氧化碳裝置（國內獨有），提高碳的測量準確度。
l 分析軟件
1、操作軟件：采用Deliph軟件編譯，WINDOWS XP全中文操作軟件。
2、分析通道：提供通道管理功能，碳硫通道可自行增加、刪除和編輯，無數量限制， 預置低碳和高硫接口，可實現軟件自動切換。
3、分析功能：分析過程動態數據積分、每秒24次采樣，提高了分析的靈敏度和準確度； 提供樣品管理功能，可對樣品名稱、標識進行編輯，并可增加和刪除樣品名； 軟件提供多用戶管理系統，可由管理員設置不同用戶權限。
4、顯示功能：碳硫各一個曲線框，動態顯示分析過程中的各項實時數據和碳、硫釋放曲線
5、數據處理功能：分析結果采用ACCESS數據庫方式存儲，可存儲每次分析碳硫的所有數據及曲線；分析結果隨意查詢，可根據時間、操作員、樣品名稱、標識等多方面查詢; 提供曲線/數據存儲、空白扣除、參數設定、通道選擇、數理統計、結果校正、 曲線比較等多項功能;可在軟件中實現碳硫工作曲線的生成并進行曲線擬合。
6、打印功能：打印模式多樣化，提供化驗室和檢測站兩種打印模式，并可自行設計打印格式。
7、自診斷功能：系統診斷功能，可由軟件實現檢測爐頭和氣室的密封性。
l 根據用戶要求配置不同品牌電子天平，數據接口通用化。
型號 BSA124S AR124N
量程（g） 120 120
可讀性(mg) 0.1 0.1
秤盤尺寸(mm) 90 90
重復性（≤+mg） 0.1 0.1
線性（≤+mg） 0.2 0.2
校準方式 外校 外校
