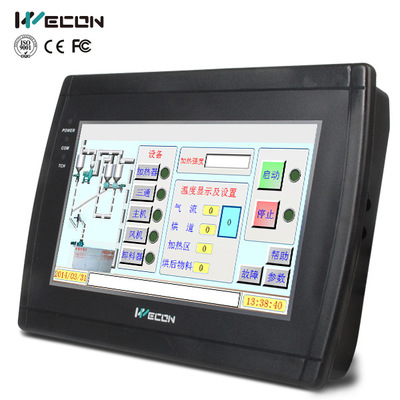

7寸真彩維控觸摸屏人機界面 LEVI777A-N(配以太網接口)
- 產品名稱： 人機界面
◇主板規格：RISC CPU 400MHZ，128M FLASH， 64DDRAM
◇顯示：10.2英寸 分辨率：800×480 TFT液晶真彩寬屏 65536色
◇接口：支持RS232/RS485/RS422兩個串口(CVBS模擬視頻信號輸入)
◇USB接口：一個USB Host， 一個USB Slave
◇存儲：支持數據存儲、SD卡，支持U盤
◇視頻輸入：CVBS模擬視頻信號輸入
詳細描述：
型號
LEVI777A-V(視頻輸入型)
◇性能規格◇
顯示尺寸
7寸真彩TFT（154.0W×85.9Hmm）
分辨率
800×480 pixels
顯示色彩
65536彩色
亮度
300cd/m2
背光燈
LED
觸摸屏
4線 精密電阻網絡（表面硬度4H）
液晶壽命
50000小時
CPU
32-bit 400MHz RISC
存儲器
128MFLASH + 64M DDRAM
配方存儲器&RTC
256KB+實時時鐘
打印端口
串口打印/USB打印機
以太網
選配
程序下載
1個USB SLAVE接口
通訊端口
COM1:RS232/RS422/RS485，COM2:RS232C/RS485(COM3選配)
◇電氣規格◇
額定功率
小于5W
額定電壓
DC24V
輸入范圍
12～28VDC
允許失電
小于5ms
絕緣電阻
超過20MΩ 500VDC
耐壓測試
500V AC 小于1分鐘
◇結構規格◇
外殼顏色
黑色
外殼材料
ABS塑料
外形尺寸
212W×146.0H×36.0Dmm
安裝開孔尺寸
192W×138Hmm
重 量
0.6kg
◇環境規格◇
工作溫度
-10～60℃
工作濕度
10～90％RH（無冷凝）
存儲溫度
-20～70℃
存儲濕度
10～90％RH（無冷凝）
防震度
10～ 25 Hz (X、Y、Z方向 2G/30分鐘)
冷卻方式
自然風冷
◇產品認證◇
面板防護等級
符合IP65認證
CE
符合EN61000-6-2：2005, EN61000-6-4：2007標準
FCC兼容性
符合FCC Class A
