KEDLS-A型 電纜識別儀

一、產品簡介
       KEDLS-A型電纜識別儀是根據電力行業的特殊需要而研制的一種專用儀器。電纜識別儀在電力電纜的架設、遷移、維護以及故障處理中用來判別電纜運行狀況（即判別是帶電運行電纜，還是停運電纜）；判別停電電纜中欲想尋找的電纜；具有判別電纜準確、快速、操作簡單、應用范圍廣等特點。是目前國內同類儀器中技術先進、性能優越的新型儀器。
       本電纜識別儀由信號發生器和接收鉗及信號檢測器三部分組成，信號發生器主要產生特殊的脈沖調制信號，通過輸出線加至停止運行的被測電纜上，用接收鉗在現場尋找被測電纜，當接收鉗檢測器測到施加在電纜上特殊信號時，信號檢測器上電表指針與施加信號頻率同步擺動，而其它電纜線上檢測到的信號則要小很多且方向相反，通過電表指示幅度及方向，很容易判定被測電纜。接收鉗及信號檢測器同信號發生器聯合使用時，可以用于電纜帶電狀態判別，或輔助尋找電纜短路位置等工作。使用接收鉗時，應該用鉗口卡住電纜。
二、應用范圍及性能指標
       1、應用范圍：KEDLS-A型電纜識別儀適用于各種型號電纜中需要尋找的電纜；對于電纜溝、橋架及固定在墻上的電纜尤為方便。
       2、性能指標：
             信號發生器部分：
           （1）電源：AC220V 50Hz
           （2）輸出功率：1.0KVA
           （3）輸出方式：間隙調制方式
           （4）間隙時間：1～2S
           （5）環境溫度：-10～45C°
             信號檢測鉗部分：
           （1）電源：無
           （2）檢測電流：5A～40A
           （3）檢測方式：夾住式、判別方向及大小
           （4）鉗口：≥140mm，閉合時內徑≥120mm
三、儀器特點
       1、識別準確無誤
       2、超大型鉗口設計適合各種電纜
       3、操作簡單明了
       4、指示清晰無誤判斷
       5、整套儀器小巧、美觀
       6、整機工作可靠不怕短路
       7、輸出大小可調、適合各種測試場合
四、工作原理
       本電纜識別儀發射機發射的大功率特殊信號進入所選定的電纜，將接收鉗按規定的方向（卡鉗上信號接頭朝向儀器電流來得方向）夾在所選定的電纜上，則感應的電流脈沖的方向可由信號檢測器指針標出且反映的幅度較大。對鄰近的其它電纜由于電感或電容耦合，或由于返回電流經過屏蔽層引起的訊號，此時電表指針將反方向擺動，而且能看出其強度也比正確的電纜電流為弱。

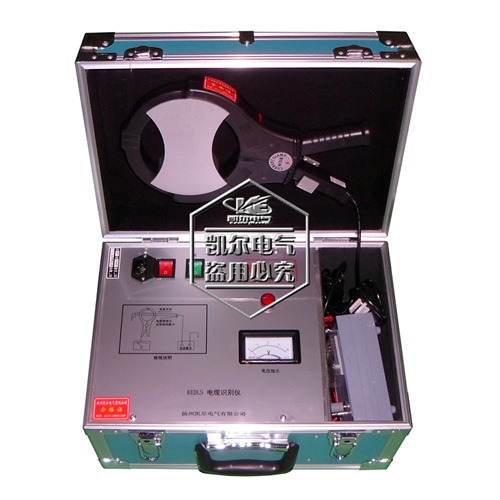

注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
