KEHEL-B型 電流互感器二次回路負載測試儀

一、儀器概述
       KEHEL-B型電流互感器二次回路負載測試儀，主要用于現場檢測CT/PT的二次實際負荷，單機輸出電壓0～50V。實驗時僅需設定互感器二次額定值，實驗結束后，直接顯示測試結果，支持現場打印，可存儲，省去了人工記錄等繁瑣勞動，操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。

二、注意事項
       1、為了人身及設備安全，使用前請詳細閱讀說明書，并嚴格按照要求規范操作；
       2、試驗前請將儀器可靠接地，實驗中嚴禁觸碰所有測試端子；
       3、本公司保留對此說明書修改的權利，產品與說明書不符之處，以實際產品為準。
三、二次負荷測試儀特點
       1、安全可靠：采用單相AC220V輸入電源，并且工作電源與功率電源共用一個輸入端口，設計更加科學合理,使用更加安全可靠；
       2、符合國家檢修規程：設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；符合國家相關檢修規定；
       3、功能齊全：可檢測CT/PT的二次負荷項目，輕松實現一機多用；
       4、接線方式簡單：采用單電源輸入端口；僅有2個測試端口就可完成CT/PT的負荷測試項目，接線方式安全簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；
       5、操作簡單，彩色大屏幕顯示：操作方式簡單，直觀方便，有中文操作提示，彩色大屏幕顯示操作更加簡便；
       6、體積小，重量輕：本產品體積小、重量輕、攜帶方便，適合現場使用。
四、主要技術參數
       1、工作電源：AC220V±10V 50Hz
       2、單機輸出電壓：0～50V
       3、CT負荷測試范圍：0～60Ω
       4、PT負荷測試范圍：0～500VA
       5、測試精度（CT：1A/PT：100V）：0.5％±5個字
       6、工作溫度：－10～45℃
       7、相對濕度：<85％
五、儀器結構與外觀
       1、儀器外箱采用高強度鋁合金機箱，堅固耐用，所有的電氣部分都在主機內部。

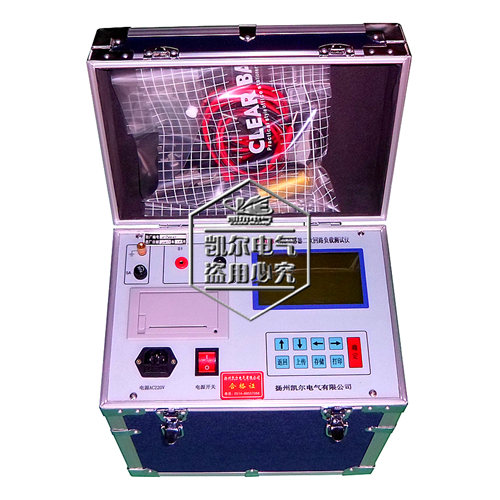

       2、面板布置如圖下圖所示


       3、鍵盤說明：鍵盤共有8個鍵，分別為：↑、↓、←、→、確定、返回、打印、儲存。各鍵功能如下：
       A：↑、↓、←、→鍵：上下左右鍵，
       B：在主界面中用來移動光標，使其指向需要進行的項目功能條（功能條反白顯示）；
       C：左右鍵用來左右移動光標（反白）；
       D：確定鍵：在主菜單中按下此鍵即進入當前指向的功能選項（反白顯示的功能條）；
       E：返回鍵：按下此鍵返回主菜單；
       F：打印、儲存鍵：用來打印和儲存測試結果。

注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
