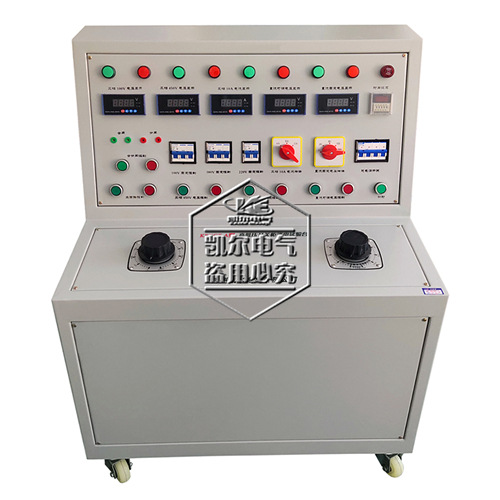

KEKGT-A型  高低壓開關柜通電試驗臺

一、產品概述
       KEKGT-A型 高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。本設備可以提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。
二、技術參數
       電源輸入：三相四線 AC 380V
       輸出電壓及電流：
       1、三相 AC 0～10A輸出（<100V，可調值） ×1組，
       2、三相 AC100V 輸出 （固定值）×一組，
       3、交流操作電壓 輸出 AC 0～400V，220V時，電流小于10A，
       4、直流操作電壓 輸出 DC 0～260V，
       5、單相 AC220V 輸出（固定值，插座形式）×2組，
       6、三相 AC380V 輸出（固定值，接線柱）    ×1組，
       7、外形尺寸：560×520×850mm
       8、產品重量：60kg
三、功能說明
       1、輸出線接線柱前串接10A、16A空氣開關作為短路保護。根據用戶特殊要求，參數中3 – 4項，可以同時合分閘，沒有互鎖。請用戶注意使用中的要求，盡可能每次只有一組電源輸出工作；
       2、技術參數中5-6項不受接觸器控制，只要總電源開關閉合，即可輸出單相AC220V輸出（固定值）、三相AC380V 輸出（固定值）；
       3、直流合閘電源輸出 DC 0～300V（大容量）是獨立的單元，可以脫離主體柜，單獨使用；也可以與主體柜合并使用，直接從柜體后面板直流300V輸出接線柱輸出；
       4、三相轉換開關K1、三相AC380V電壓表。
四、操作說明
        以檢驗單相交流電壓表為例：
       1、接通輸入電源AC380V；
       2、連接交流操作電壓輸出電源線至電壓表；
       3、檢查并確認接線是否，接通總電源開關；
       4、將調壓器回零，并按“合閘”按鈕；
       5、再按面板上交流操作電壓的“合閘”按鈕；
       6、緩慢調節輸出調節旋扭，使電壓升到要求值，觀察電壓表的指示值；
       7、試驗完畢后，先按面板上交流操作電壓的“分閘”扭再按面板上總“分閘”按鈕；
       8、斷開總電源開關。
五、KEKGT開關合閘電源，外配電源（根據用戶要求選配）
       1、本電源由全控三相整流模塊、移相觸發電路、自動調節電路、吸收回路組成；
       2、晶體管智能控制模塊將復雜的自動調節電路、晶閘管和觸發電路集成為一體，通過調節控制信號電壓的大小，改變晶閘管導通角的大小，從而實現對電源進行調節、自動控制的功能；
       3、觸發電路系統、晶閘管、導熱底板相互絕緣隔離，介電強度大于2500V，使用安全方便。三相整流模塊輸入端無相序限制。可適用于阻性、感性負載。
六、使用說明
       1、接通電源三相四線 AC380V
       2、將輸出 DC300V 接至負載
       3、將輸出調節旋扭逆時針旋轉至零位
       4、檢查并確認接線無誤
       5、將電源開關閉合
       6、緩慢調節輸出調節旋扭，將電壓升起到達合適值。
       7、試驗完畢后，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢后，才能開始解線。
七、裝箱清單
       1、測試臺主機      1臺
       2、測試線             1套
       3、使用說明書      1本
       4、產品出廠測試報告      1份
       5、合格證（保修卡）      1張

注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
