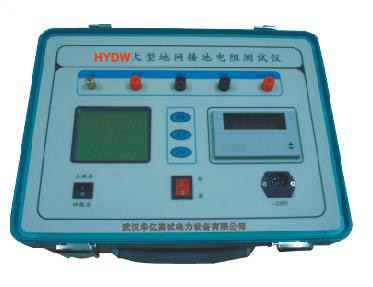

大型地網接地電阻測試儀

大型地網接地電阻測試儀在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。由于存在電網運行時產生的工頻干擾，為了提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。大型地網接地電阻測試儀，可測量變電站地網（4Ω），水火電廠、微波站（10Ω）、避雷針（10Ω）等。采用了新型異頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。技術指標 1、儀器測量范圍：0-15Ω 2、測量精度： 3% 3、測量輸出電流：AC＜3A 4、測量線要求： ≥ф1.2mm2 5、供電電源： AC220V/50HZ 6、測量電流線：長度為地網對角線長度的4—5倍，線徑：≥1.5mm2 7、測量電壓線：長度為0.618D，線徑：≥0.8mm2 8、儀器重量： 8kg 公司地址：武漢市車站路72號五環大廈1棟11層公司電話：027-82840306 服務電話：13971320173 公司網址：http://www.whhygd.cn 電子郵箱：nyh35kv@163.com 傳真：027-82835103 Q Q：909875927
