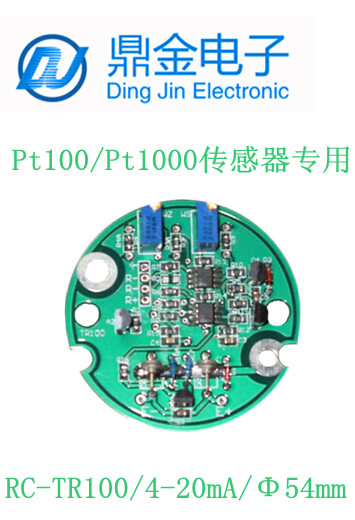

- 型號：RC-TR100系列
量程：-200~650°（用戶自定）
輸出：4-20mA
精度：0.2級，
尺寸：φ54mm
電源：+12VDC~+36VDC
特性：本安型模塊、采用集成芯片、線性優化、加強抗變頻器處理。是針對2088外形殼體的變送器專門設計的。
備注：輸入可配熱電阻傳感器（Pt100，Pt1000，Cu50等）
西安鼎金公司生產的變送器電路板模塊，具有良好的可調性和優越的長期穩定性。在－30到＋85℃溫度范圍內都有很好的線性度，該產品配合傳感器可廣泛的應用于壓力、溫度，液位，氣體檢測場合。
主要指標及特點：
主要技術參數:
工作溫度：-25度～+85度，溫度漂移: ≤1×10-4FS/度，非線性誤差: ≤0.005%FSR。長期穩定性: ≤ 0.05%/year，儲存濕度: 90% 適用：擴散硅、陶瓷壓阻、應變片傳感器芯體
放大芯片均為美國進口知名半導體公司的產品
分為：普通型、加強抗干擾型、三重防雷型、數字智能型。
供電電壓：12~36VDC，標準24VDC 工作溫度：－30～＋85℃
輸出信號：4~20mA（二線制）； 0-10mA，0-20mA，4-20mA (三線制)
1~5VDC （三線制）；0~5VDC（三線制），1-10v， 0~10VDC（三線制）；RS485通訊，HART協議等；
零點穩定，線性好，變送放大輸出高。功耗小，價格低廉，經濟實用
西安鼎金公司生產的變送器電路板模塊，最近數字智能型產品優惠中
傳感器芯體種類 適用殼體 訂貨編號 輸出信號
擴散硅、陶瓷壓阻；
Cu50，pt100，pt1000；
磁翻板、浮球液位計等電阻信號 2088、BP11、133殼體 RC-LED01A 4-20mA，LED顯示
131殼體、棒狀不銹鋼 RC-D01A 4-20mA
赫斯曼結構殼體、投入式
擴散硅、陶瓷壓阻；
Cu50，pt100，pt1000；
磁翻板、浮球液位計等電阻信號 2088、BP11、133殼體 RC-LED01D RS485通訊，LED顯示
131殼體、棒狀不銹鋼 RC-D01D RS485通訊
赫斯曼結構殼體、投入式
兩線制4-20mA電流型壓力變送器線路板（可按要求定做其他尺寸電路）
壓力放大板種類 適用殼體 訂貨編號 輸出信號
擴散硅圓板電流型 2088、BP11、133殼體 RC-A2R 4-20mA
擴散硅方板電流型 131殼體、棒狀不銹鋼 RC-K2 4-20mA
赫斯曼結構殼體、投入式
陶瓷 圓板電流型 2088、BP11、133殼體 RC-A2R 4-20mA
陶瓷 方板電流型 131殼體、棒狀不銹鋼 RC-K2 4-20mA
赫斯曼結構殼體、投入式
三線制0-10V / 0-5V / 1-5V DC / 1-10V電壓型壓力變送器線路板放大板
（可按要求定做其他尺寸電路）
壓力變送器電路板種類 適用殼體 訂貨編號 輸出信號
擴散硅圓板電壓型 2088、BP11、133殼體 RC-V2R 0-5V/10V等
擴散硅方板電壓型 131殼體、棒狀不銹鋼 RC-V2 0-5V/10V等
赫斯曼結構殼體、投入式
陶瓷 圓板電壓型 2088、BP11、133殼體 RC-V2R 0-5V/10V等
陶瓷 方板電壓型 131殼體、棒狀不銹鋼 RC-V2 0-5V/10V等
赫斯曼結構殼體、投入式
溫度變送器模塊種類 安裝形式 訂貨編號 輸出信號
pt100圓形變送器 鎧裝一體化殼體 RC-801 4-20mA
RC-803 0-5V/10V等
pt100導軌型變送器 軌道安裝 RC-805A 4-20mA
RC-805V 0-5V/10V等
pt100圓形2088變送板 2088殼體配套 RC-TR100 4-20mA
pt100小長條板 赫斯曼接頭不銹鋼管內 RC-804A 4-20mA
RC-804V 0-5V/10V等
液位變送板模塊種類 安裝尺寸 訂貨編號 輸出信號
電阻輸入(0-1K,0-4K,0-10K等)
￠49mm , 固定孔￠10mm, 孔心距38mm RC-YW01 4-20mA
￠49mm , 固定孔￠4mm, 孔心距40mm RC-YW02 4-20mA
￠54mm, 固定孔￠5mm，孔心距：43.5 mm 2088殼體配套 RC-YW2088 4-20mA
Φ44mm H21mm 安裝孔距36mm RC-YW06 4-20mA
如有非標產品定制，請與公司聯系，謝謝！！！
