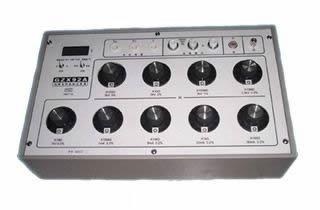

GZX92A型絕緣電阻表檢定裝置

通量科技（南通）有限公司GZX92A型絕緣電阻表檢定裝置是依據JJG622-1997絕緣電阻表檢定規程、JJG1005-2005電子式絕緣電阻表檢定規程和JJG1072-2011直流高壓高值電阻器檢定規程等有關文件研制生產的。該儀器設計了獨立的泄漏屏蔽端鈕和接地端鈕。它不僅可用于檢定各種型號的進口和國產模擬式絕緣電阻表、數字式絕緣電阻表、絕緣電阻測試儀的標準，以及作為直流標準高值電阻器使用。具有較長的技術壽命和機械壽命。

測量范圍100Ω～200GΩ，調節細度100Ω。

檢定裝置中電壓測量部分的標稱測量電壓為5kV DC，輸入阻抗≥10GΩ。本裝置能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓。

技術指標

1、電阻輸出（高壓高阻箱）部分

電阻輸出部分的準確度等級及工作電壓（電流）

阻值

100GΩ（準確度等級：5，標稱電壓：5000V）；

×10GΩ（準確度等級：5，標稱電壓：5000V）；

×1GΩ（準確度等級：2，標稱電壓：5000V）；

×100MΩ（準確度等級：1，標稱電壓：5000V）；

×10MΩ（準確度等級：0.5，標稱電壓：2500V）；

×1MΩ（準確度等級：0.2，標稱電壓：1000V）；

×100kΩ（準確度等級：0.2，標稱電流：1mA）；

×10kΩ（準確度等級：0.2，標稱電流：5mA）；

×1kΩ（準確度等級：0.2，標稱電流：10mA）；

×100Ω（準確度等級：0.2，標稱電流：10mA）。

調節范圍：100Ω～200GΩ,調節細度為100Ω

2、電壓測量（高壓直流數字電壓表）部分

測量范圍:0～5500VDC

準確度:±（1%讀數±0.2滿量程）

供電電源: DC9V

輸入電阻: ≥10GΩ

顯示: 四位半、液晶顯示

峰值電壓測量回路滿足JJG622-1997絕緣電阻表檢定規程中圖3的要求。
