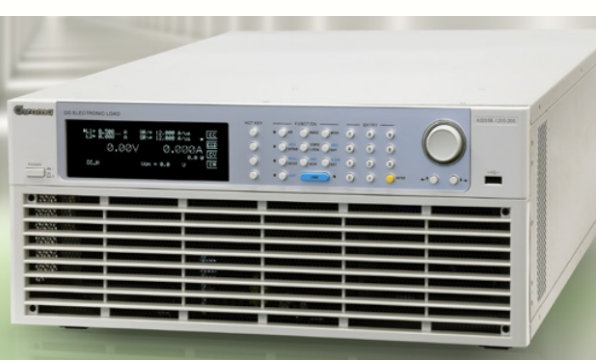

- 直流電子負載(63220E-1200-800)
臺灣致茂/Chroma 63220E-1200-800有定電壓、定電流、定電阻、定功率與定阻抗模式，藉由這些操作模式可以來滿足廣泛的測試需求。舉例來說，定電流與定電阻模式對于電壓源的待測物測試，可確認待測物在不同的負載情況下，輸出電壓是否仍維持穩定輸出。
詳細信息
主要特點
★額定功率 : 20kW
★電壓范圍 : 1200V
★電流范圍 : 800A
★定電流、定電阻、定電壓及定功率操作模式
★主/從并聯控制，并聯數量高達10臺， 功率可達240kW
★靜態與動態負載下進行同步動態控制
★定阻抗(CZ)模式仿真電容性負載開機
★實時的電源供應器負載瞬時響應仿真及電壓峰值(Vpk+/-)量測
★可透過前面板直接編程255組時序
★高精準度的電壓及電流量測
★時間量測、電池放電計時
★短路模擬
★智能型風扇控制
★保護功能：過電流(可調) 、過溫度、過功率(可調)保護與過電壓、反向告警
★ USB(標配)、 Ethernet / LXI(選配)、 GPIB(選配)界面
直流充電樁與車載充電器測試
直流充電樁是在電動車相關市場不可或缺的設備，63220E-1200-800高功率直流電子負載的功率,操作電壓則高達1,200V，針對直流充電樁的功能性測試，63200E能提供足夠的模式與功能，幫助研發單位進行功能性測試，幫助品保單位進行驗證測試，更能整合于8000系統，幫助生產線快速的生產。車載充電器的測試部分，其也可用來模擬電池，當車載充電器開始以定電流(CC)模式對電池充電時，可設定定電壓(CV)模式來進行拉載，一旦車載充電器在進入定電壓(CV)模式對電池進行浮充時，則需改設定為定電流(CC)模式進行拉載。
面板說明
1. 電源開關 : 電子負載主機的交流電源開關
2. VFD (Vacuum Fluorescent Display) 顯示器 : 顯示設置信息
3. 快捷鍵組 : 拉載模式切換快捷鍵
4. 功能鍵組 : 包含A/B鍵、RANGE、MODE、EXTEND、LOCK、 COFIG./LOCAL、EDIT、SPEC、SHORT、RECALL、 ADVA、SAVE、CLEAR等按鍵
5. ENTRY鍵組 : 數字鍵及ENTER鍵
6. 箭頭鍵 : 用來變更畫頁及選用窗體位置用
7. 可按壓旋鈕 : 按壓旋鈕鍵可進入參數編輯設定，設定完成后，再按壓一次旋鈕確認輸入值
8. USB HOST : 供用戶自定義波形與編程程序數據下載、韌體更新等 (即將支持)
9. 負載正負端子
10. 電壓感測端子
11. 電壓&電流監控輸出 : 按比例之電壓、電流波形模擬輸出
12. 系統總線 : 供主/從控制系統數據傳輸
13. 系統I/O : 供系統輸入/輸出控制信號
14. GPIB卡與以太網絡卡共享插槽
15. USB接頭
16. AC輸入接頭
動態負載
為滿足電源組件對于瞬時的信號及動態響應的性能要求，臺灣Chroma 63220E-1200-800提供高速、可編程動態負載等。下圖所示為可編程的參數：設定電流輕/重負載準位、T1&T2、爬升率/下降率與執行次數。63200E系列中，在負載電流連續變化時，內部的監測機制與線路能使得電流波形失真度達到***小化，動態變化可高達2.5kHz。用戶可于動態拉載模式下設定輕/重負載的重復次數，范圍為1~65,535，當設定重復次數為一次時，負載電流則會進行一脈沖電流的拉載，非常適合應用于測試保險絲、開關組件、同軸電纜線、繼電器與電池的瞬間大電流耐受程度。
選購指南
63202E-1200-80 1200V/ 80A/ 2kW
63203E-1200-120 1200V/ 120A/ 3kW
63204E-1200-160 1200V/ 160A/ 4kW
63205E-1200-200 1200V/ 200A/ 5kW
63206E-1200-240 1200V/ 240A/ 6kW
63208E-1200-320 1200V/ 320A/ 8kW
63210E-1200-400 1200V/ 400A/ 10kW
63212E-1200-480 1200V/ 480A/ 12kW
63215E-1200-600 1200V/ 600A/ 15kW
63218E-1200-720 1200V/ 720A/ 18kW
63220E-1200-800 1200V/ 800A/ 20kW
63224E-1200-960 1200V/ 960A/ 24kW
A600009 GPIB線 (200cm)
A600010 GPIB線 (60cm)
A632007 過電壓保護盒 (僅供1200V機型使用)
A632009 Slave 機型(600V/1680A/24kW)
A632010 Slave 機型 (1200V/960A/24kW)
A632012 63200E系列計算機圖形化軟件操作接口
A636000 GPIB 界面
A636010 Ethernet 界面
