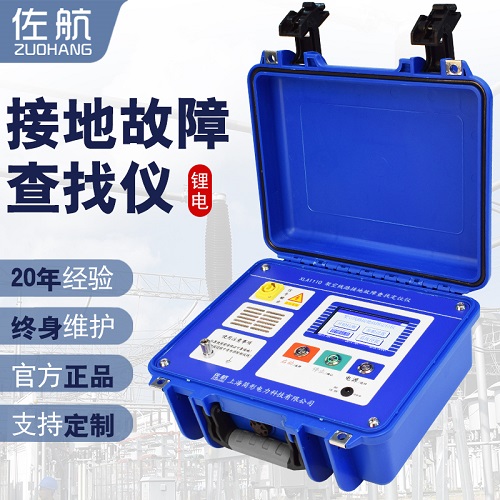

佐航 XLA1110 架空線路接地故障查找定位儀內置大容量鋰電池供電，滿負荷連續工作時間可達 4 小時。操作簡單、接線方便，主機、采集器和接收器總質量不足 5Kg，非常適合野外作業。簡單實用的人機界面實時顯示故障信息，線路狀況一目了然，同時能夠自動識別故障上下游，對快速查找故障點提供了有力的數據依據，大大降低了對檢測人員專業要求。在兼顧可靠性、便捷性的基礎上，有力的保證了對故障點快速準確的定位。從根本上改變了配網接地故障定位的作業方法，使停電查線更為準確、快捷、方便、輕松，具有傳統方法無法比擬的優勢。

1. 充分注重用戶的使用體驗：體積小、重量輕、操作簡單、定位快速準確、長時間工作穩定的特點，方便野外作業。

2. 適用于小電流接地系統配電網,能夠檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。

3. 超低頻高壓直流信號、獨有的高速采樣技術以及先進算法有效的避免了系統分布電容影響，數據采樣更加精確。

4. 整套儀器設計小巧，操作簡單，自動化程度高，減少了人工參與判斷引起的誤判，提高了故障檢測的準確性，大大提升了工作效率。

5. 全套設備采用內置大容量鋰電池（可車載充電）和普通干電池供電，無需另外提供電源，極大的提高了儀器的便攜性與野外作業實用性。

6. 信號主機可配置一組或是多組采集接收器同時作業，從而進一步提高查找速度。

7. 信號主機可以使用接收器對器遙控、遙測操作，更加有效的保證使用人員的安全和操作的便利性。

8. 采集器采用高靈敏度傳感器，開機自動檢測信號無信號自動關機，體積小、重量輕方便掛接。

9. 采集器和接收器采用無線技術傳輸數據，其有效通訊距離可達50m。

10. 接收器實時接受采集器數據，自動顯示當前故障電流值、故障上下游方向、信號波形等數據。

11. 主機采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶，顯示更清晰、內容更豐富。

12. 有好的人機交互界面，智能電源管理、剩余電量提示、低電量報警、長時間閑置提示等功能。

主機輸出特性

輸出頻率 0.5Hz

開路電壓 3000V

最大輸出電流 40mA

接地電阻范圍 0~100kΩ

檢測線路長度 100km

電流輸出精度 ±1mA

顯示方式 中文480×270彩色液晶，背光功能 LCD尺寸 4.3寸

工作電源 內置鋰電池或外置充電器，充電輸入100-240VAC，50/60Hz

充電電壓 16.8V

充電電流 3A

充電時間 約4小時

工作時間 大于4小時

無線通訊距離 小于50m

采集器

檢測方式 直流電流測試鉗

傳輸方式 433Mh無線傳送

傳輸距離 小于50m

鉗口尺寸 Φ48mm

測量范圍 4mA-50mA

準確度 ±(讀數×1%+4)

電源 7號堿性干電池（1.5V*4）

工作時間 7h

接收器

顯示方式 中文全彩液晶，背光功能 LCD尺寸 2.4寸

傳輸方式 433Mhz無線傳送

傳輸距離 小于50m

電源 7號堿性干電池（1.5V*4）

工作時間 6h

故障電流閾值 10mA

外形

主機 4.5kg   318X 280X 150mm

采集器 0.28kg 254×76×31mm

接收器 0.22kg 165×83×32mm

使用條件 溫度 -10℃~55℃

濕度 ≤95％

海拔 <4500m

絕緣阻抗分辨率 ±0.1kΩ

故障方向 靠近信號發出端的故障點為上游、遠離信號發出端的故障點為下游
