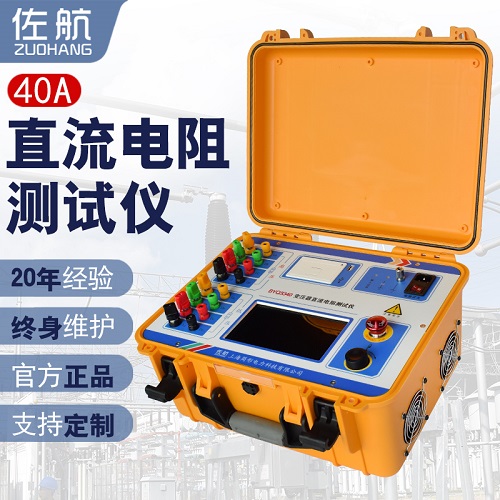

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研制了佐航BYQ3340變壓器直流電阻測試儀。該儀器是集助磁法測試、三相測試(Yn，Y Y、△)和消磁功能于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。屏幕采用真彩色大屏幕高分辨率液晶顯示屏，觸控加飛梭旋鈕操作，方便現場使用。具有中文菜單提示功能，操作簡便直觀，一次接線完成所有直阻測試項目，測試速度快，準確度高，量程寬。

　　1.對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試，并計算出三相不平衡率。

　　2.測試電源可輸出電流40A，測試范圍0～25kΩ，滿足絕大多數變壓器的測試需求；并且集助磁法和消磁功能于一體，滿足現場試驗多種需求。

　　3.測試過程可自動計算5S、15S、30S內的電阻值變化率，可以輔助試驗人員判斷測試數據的穩定性，防止誤讀數據。

　　4.儀器具有380V錯接保護、反電動勢保護、斷線保護和斷電保護等多種保護功能，以及接地線未接報警功能。

　　5.儀器配有熱敏打印機，本機存儲數據200條，支持優盤海量存儲。

　　6.工業級7寸真彩大屏顯示，清新簡約顯示風格設計，全觸控加一鍵飛梭操作，為您創建舒適便捷的人機交互體驗。

　　技術參數

　　單相

　　電流檔位      測量范圍

　　40A         0.1mΩ?0.5Ω

　　20A           0.5mΩ?1Ω

　　10A           1.0mΩ?2Ω

　　5A          10mΩ?4Ω

　　1A          0.1Ω?20Ω

　　0.2A         1.0Ω?100Ω

　　10mA        50Ω?2kΩ

　　<1mA        500Ω?25kΩ

　　三相

　　20A+20A       0.2mΩ~0.3Ω

　　10A+10A      0.5mΩ?0.6Ω

　　5A+5A        10mΩ~1.5Ω

　　1A+1A        0.1Ω~7.0Ω

　　0.2A+0.2A     1.0Ω~30Ω

　　技術指標

　　準確度        ±（讀數×0.2%+2字)

　　分辨率        0.1uΩ

　　使用條件及外形

　　工作電源      AC220V±10%，50Hz/60Hz

　　主機重量      13.4kg(不含測試線)

　　主機尺寸      428mm(長)X 350mm(寬)X 230mm(高)

　　使用溫度      -10℃~50℃

　　相對濕度      ≤90%，不結露
