MX3200氣體多功能電流4-20mA差壓變送器RS485輸出

?

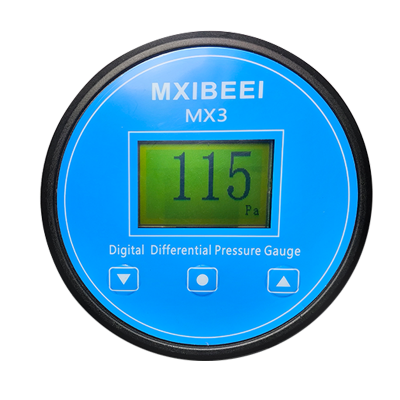

數字微差壓表采用高性能的微差壓傳感器做為感壓元件，配合超低功耗數字調理電路，使其具有精度高、長期穩定性好等特點。與機械微差壓計相同的安裝方式，便于工程人員現場安裝調試。

該系列微差壓表可用于潔凈室、手術室、無塵室、通風系統、風機測試等對于高精度微差壓的測量與控制。

?

☆采用高性能微差壓傳感器，精度高，穩定性好

☆多種壓力單位切換

☆可設定高壓/低壓報警，蜂鳴報警

☆多種功能：開關機/清零/峰值記錄/蜂鳴報警等

?

技術規格

量程:請參考選型數據

過載壓力:7kPa(<2kPa量程) 5x量程(2kPa量程)

精度等級:1%FS(>60Pa)

長期穩定性:優于0.5%FS/年

零點溫度漂移:優于0.02%FS/C，0.05%FS/C

靈敏度溫度漂移:優于0.02%FS/C，0.05%FS/C供電電壓:24VDC

工作電流:<0.2mA(非報警狀態)

輸出信號:RS485

供電:24V DC

工作溫度:-20~80C

防護等級:IP54

測量介質:潔凈氣體或空氣

壓力接口:3x5mm(內徑3mm，外徑5mm) 接氣嘴

殼體材質:阻燃PA66

產品認證:CE認證

MX3200氣體多功能電流4-20mA差壓變送器RS485輸出

按鍵說明

該變送器有三個按鍵， 從左到右分別為 ▼鍵、●鍵、▲鍵

1.中間鍵 長按3秒,進入系統設置

2.左邊向下鍵 測量界面時，長按3秒鐘，執行清零一次，在菜單功能時，是向下選擇功能

3.右邊向上鍵 測量界面時，長按3秒鐘，關閉聲光報警，并關閉報警功能，在菜單功能時，是向上選擇功能。

各按鍵的詳細說明如下：

監控器/變送器一旦啟動，即進入測量值顯示狀態，LCD欄顯示當前的差壓值。在該狀態下按●鍵三秒鐘，LCD欄顯示儀表參數菜單。通過▼/▲鍵調整所需調整的菜單，此時選定的菜單閃爍，再按下●鍵，LCD欄顯示相應菜單項所對應的參數值，此時參數值閃爍。通過▼/▲鍵將該值調好后，再次點按●鍵3秒鐘，該參數值即被保存，并且LCD欄返回測量值顯示狀態。

?

MX3200氣體多功能電流4-20mA差壓變送器RS485輸出

產品選型

例如：MX320043

?

注：1.零點在中間的定義：選型最后加Z。如MX320043Z,代表滿量程500Pa，零點在中間，即實際為-250-0-250Pa.

2.?量程范圍如選X，則為訂制型號，則在型號后備注所需量程. ?如：MX3200X3（0-1500Pa),則代表為則量程為1500PA。

?
