LJ-BXJG型便攜式激光弦線 LJ-BXJG型便攜式激光準直儀
- LJ-BXJG型便攜式激光弦線 LJ-BXJG型便攜式激光準直儀
產品介紹

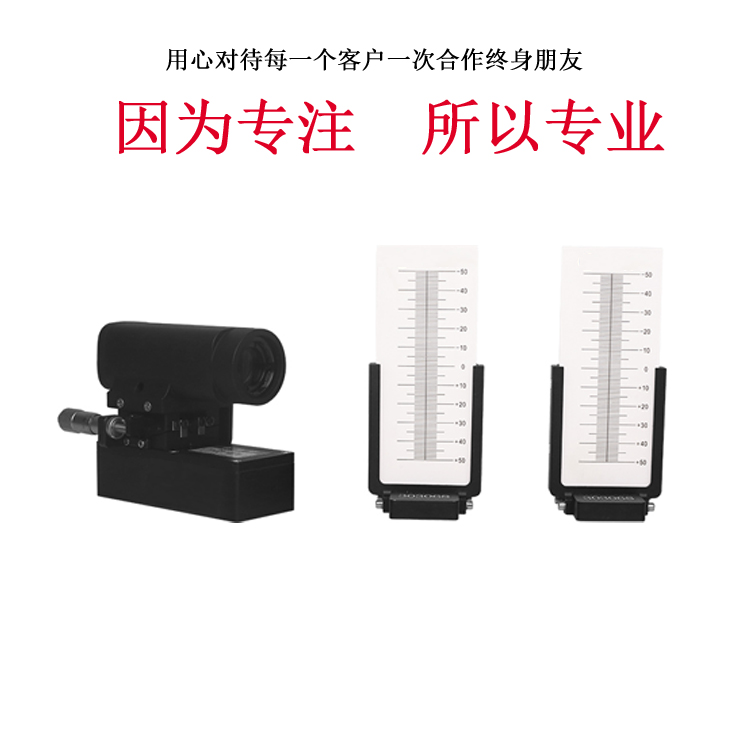

LJ-BXJG型便攜式激光準直儀/激光弦線是用于既有線、高速鐵路道岔區段（或直線區段）施工過程中，短波不平順性的輔助施工工具；主要由激光發射裝置、目標定位靶、移動定位靶三部分組成。鋼軌高低和軌向的測量是分開進行的，讀數原則為讀取激光光斑中心在網格靶刻度上下方向的位置，減去了讀水泡調基準底座的繁瑣步驟，極大的提高了撥道的工作效率。
使用方法
激光弦線測量高低時：調整鋼軌垂直方向不平順，將激光發射裝置緊貼在鋼軌軌頂面，目標定位靶放置在距激光 30 米左右軌頂面，打開激光調整激光上的調節旋鈕，使激光光斑移動至目標靶中心位置，然后將移動靶放置在需要調整的鋼軌軌頂面， 觀測激光光斑位置：若光斑在中心線下方，則需要將該段鋼軌進行下降處理。若光斑在中心線上方，則需要將該段鋼軌進行上升處理，直至激光光斑在移動靶中心位置（無需對準中心點處，在目標靶光斑處對應的光斑上下邊緣所處的刻線平行區域范圍即可）。
測量軌向時：調整鋼軌左右方向不平順，將激光發射裝置與移動/目標定位靶貼在鋼軌側面，目標定位靶放置在距激光 30 米左右側面，打開激光調整激光上的調節旋鈕， 使激光光斑移動至目標靶中心位置，然后將移動靶放置在需要調整的鋼軌側面。觀察移動定位靶上激光光斑偏離 0 位中心的方向來進行指向撥道，直至激光光斑在移動靶中心位置（無需對準中心點處，在目標靶光斑處所對應的光斑上下邊緣所處的刻線平行區域范圍內即可）時則此指向點施工結束。
產品特點
激光弦線操作簡單，體積小巧、方便攜帶，測量精度高，安裝定位可靠、簡單，使用方便； 便于現場施工，保證作業質量。
主要技術指標
激光照準距離 30m
激光中心光斑 小于 10mm（30 米處）
指向范圍 橫向 （-30～+50）mm
垂向 （-30～+50）mm
中間移動、目標定位靶分辨率 1mm
整機質量（分體式） 約 1.5Kg（總重）
電池容量（激光發射裝置） 2000mAh(可連續使用 5~6 小時）
聯系人：張經理 18653676121/18653673532（V）
