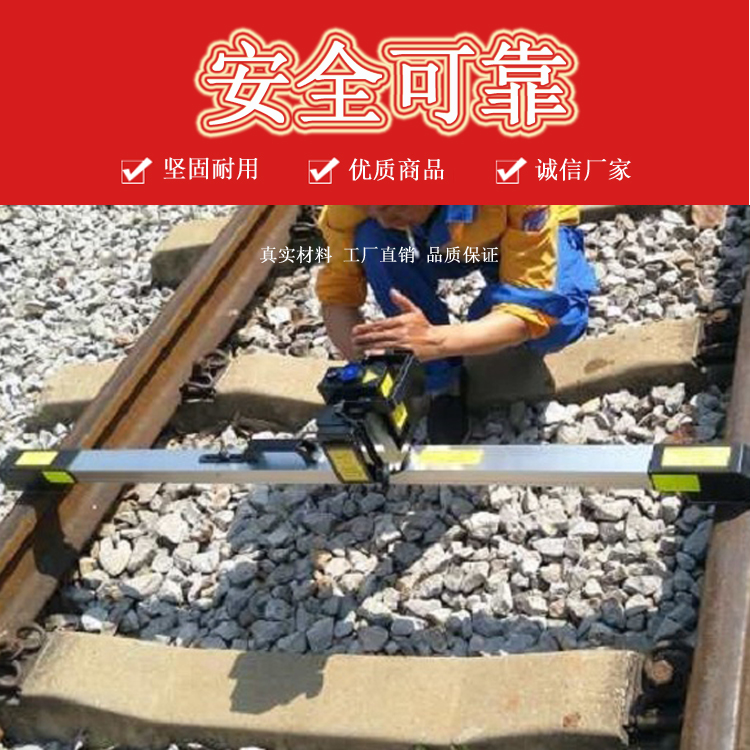

- JCY-1接觸網幾何參數測量儀 1級接觸網幾何參數測量儀 接觸網幾何參數測量儀,接觸網多功能激光測量儀,接觸網全參數測量儀是電氣化鐵路接觸網幾何參數測量的 儀器設備。主要由測量架及激光幾何參數測量兩部分構成。 產品選型及精度等級 產品型號 精度等級 適用線路 JCY-1 1級 用于測量時速大于200km/h的鐵路線路 產品描述 接觸網幾何參數測量儀,接觸網多功能激光測量儀,接觸網全參數測量儀是電氣化鐵路接觸網幾何參數測量的 儀器設備。主要由測量架及激光幾何參數測量兩部分構成。 1、測量架部分由高精度直線位移傳感器和高精度傾角傳感器及鋁合金型材組成的測量機構，通過主機配合可對鐵路軌距、（水平）超高進行精確測量。 2、激光幾何參數測量部分由高精度激光測距傳感器和高精度光柵編碼器組合而成的幾何參數測量裝置，通過旋轉機構和視頻瞄準裝置的配合可對接觸網的接觸線導高、拉出值、側面界限、軌距、（水平）、超高等幾何參數進行快速精準測量。 產品特點 1、測量架型材采用工業級鋁型材，經過特殊 模具擠壓成形，且表面經過陽極氧化和加硬處理、機械強度高、不易變形、美觀大方。 2、測量架兩端搭軌絕緣架，是由 模具注塑而成，硬度高不易變形，絕緣性能優良，確保兩軌道間安全測量。 3、兩搭軌絕緣架端面安裝有耐磨陶瓷條，確保設備測量精度，且便于保養、維修和更換。 4、主機頭與測量架連接方式采用全站儀快速連接底座結構，設備快速拆裝后重復精度一致性得到有效保證。 5、加裝聚光照明裝置，方便夜間作業使用； 6、高容量可充電電池，充足電后可發射測量激光10000次，連續工作12小時； 7、采用工業級TFT液晶屏，構成了全新的雙線視頻瞄準系統，實現快速瞄準，大幅提升作業效率； 8、無死角測量，機頭旋轉角度可達±120度； 9、具有測量數據存儲、藍牙、GPS定位功能； 10、激光發射功率符合國家安全標準； 11、工作溫度：-20℃～60℃； 12、尺寸：測量架1618x66x125mm，主機頭261x162x210mm； 13、重量：測量架3.9kg，主機頭2.6kg。 技術參數 序號 測量項目 技術指標 精度誤差 準確度等級 1 導高 2000～15000 ±3 1 2 拉出值 ±3000 ±4 1 3 軌距 1410～1470 ±0.25 1 4 超高 ±200 ±0.25 1 5 線岔中 心 ? ±3 1 6 側面限界 2000～15000 ±3 1 7 定位器坡度 1:n 0.1 1 8 非支 ? ±3 1 9 承力索與接觸線高差 ? ±3 1 10 錨段關節 ? ±3 1 11 自由測量 ? ±3 1 12 跨鐵道輸電線與接觸線的距離 ? ±3 1 13 跨距測量 35000 ±4 1 聯系人：張經理 18653676121/18653673532（V）
