ZY-130礦車整形機是為變形礦車進行整形修復而設計的維修設備，該機適用于鋼板厚度10mm以下的礦車。
本機具有結構簡單、An quan可靠、操作方便、工作無沖擊等特點，是提高礦車維修效率，減輕工人勞動強度，實現礦車維修機械化的一種設備。
二、技術特征及型號的意義
1 技術特征
①電動機：型號YX3-132S-4（功率5.5KW/電壓380V）
②液壓站：壓力16MPa 流量16ml/r
③油缸：
工作油缸作用力 ＞130kN
工作機構：橫向移動 1100mm
垂直移動 950mm
④ 外形尺寸（長×寬×高） 2880×700×2400mm
2 型號代表的意義
Z Y 130
整形作用力（kN）
液壓傳動
整形機
三、工作原理及結構特征
本機由泵站提供動力，由油缸馬達及萬向節調整工作機構位置。工作時，將U型工作機構上活塞桿端頭作用于礦車的變形部位，使之產生塑性變形，從而達到礦車整形修復的目的。

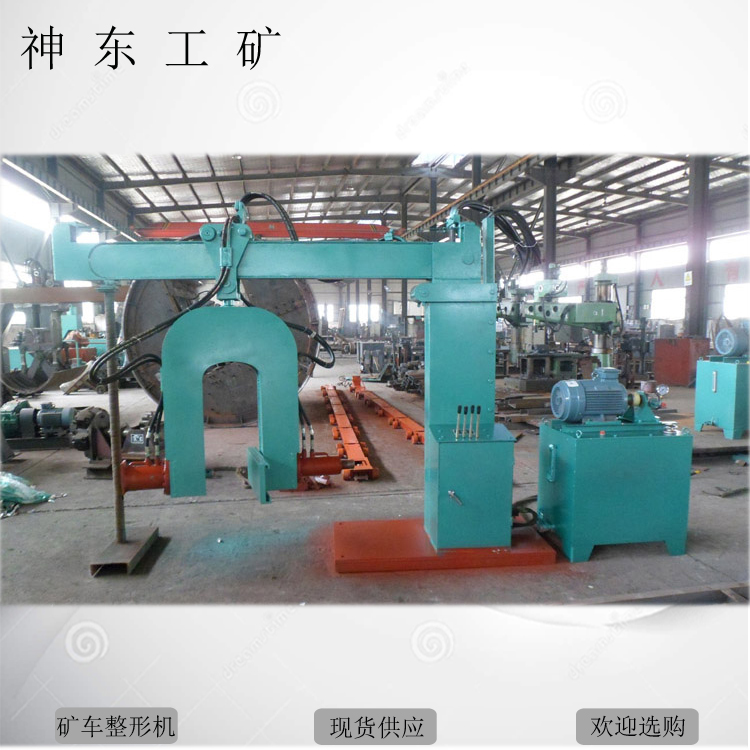

該機主要由立柱、滑柱、橫梁、升降油缸、液壓馬達及小車、萬向節、工作機構、泵站等部分組成（見附圖一）
1 立柱：用于支撐和固定橫梁。
2滑柱：通過升降帶動橫梁上下移動。
3橫梁：固定在滑柱上。橫梁上裝有小車、液壓馬達，馬達帶動小車作橫向移動。
4、運行小車：它在橫梁上馬達而運動并通過萬向節帶動工作機構。
5、工作機構：由U型弓體、工作油缸組成。礦車車箱（車斗）的整形工作就是通過工作油缸上活塞桿伸縮產生的壓力來完成的。
工作機構的位置調整：馬達小車就是用以調節工作機構的水平位置的，升降油缸用以調整橫梁及工作機構的高度；萬向節用于調整工作機構的角度。
6、泵站：是液壓系統（見附圖二）的動力源，它主要由電動機、齒輪油泵、油箱及油路控制元件等部分組成。
7、液壓油缸：是液力的執行元件。
四 整形機的安裝
1、按地基圖打好基礎，留出地腳螺栓預留孔。
2、將該機橫梁安放在墻壁或立柱上，用水平尺調整橫梁的水平和立柱的垂直度，調整好以后，再緊固聯接螺栓并用混凝土灌注地腳。主機與泵站分體安裝，主機各部分連接必須牢固可靠。
3、電器必須嚴格按相關規定安裝，必須按規定設備接地和保護。
4、接好管路。由操作閥至泵站有2根立油管，一根主油管由泵站壓力表三通接頭接操作閥左側進油接頭，另一根回油管由操作閥右側回油接頭接泵站油箱上的回油接頭。（出廠時進油管刷有紅色油漆，回油管刷油黃色油漆）
5、將油箱充足32#（冬季）或46#（夏季）抗磨液壓油。
6、點試電機轉向，觀察是否與箭頭方向一致，如不一致應調整接線端子。
7、調整壓力：緩慢推（拉）升降油缸手柄，觀察壓力表讀數，當活塞桿不動時壓力為zui大，此時立即把手柄扳到中位，記下壓力值，如果壓力值不在10-12MPa 之間，應調整換向閥左前方或右前方旋鈕，直至壓力在10-12 MPa 之間為止。
項? 目 ZY-130 ZY-150 ZY-180
電動機 380v? 5.5kw 380v ?5.5kw 380v?? 7.5kw
液壓站 16ml/r? 16mpa 16ml/r? 20mpa 16ml/r? 20mpa
鏟板挖力 >130KN ＞150KN ＞180KN
外形尺寸 2880*700*2400 3650*800*4200 4500*900*5000
