- 現貨供應JD-2.5調度絞車 JD-2.5調度絞車質保一年 JD-2.5調度絞車價格實惠 JD-2.5調度絞車批發 JD-2.5調度絞車歡迎選購 JD-2.5調度絞車廠家供應 JD-2.5調度絞車制造商 JD-2.5調度絞車價格電聯

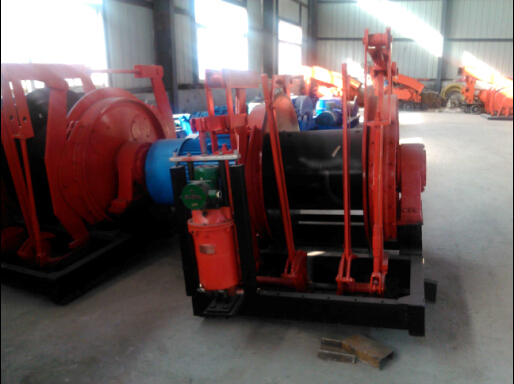

JD-2.5調度絞車主要由以下幾個部分組成：
一、滾筒及行星齒輪傳動裝置
二、剎車裝置
三、托架與軸承支架
四、底座
五、電動機
絞車采用了兩組內齒輪傳動副和一組行星輪系傳動，絞車采用一級差動輪系和一級定軸輪系進行傳動，在行星輪系采用了浮動機構，左端支承在電機上，右端支承在支架上，指示器的齒輪與卷筒上的內齒輪想嚙合
詳細的JD-2.5調度絞車配件信息如下：
1 滾筒尺寸：
滾筒尺寸(直徑x寬度)(mm)Φ620x580
2 傳動齒輪參數：
名稱 高速級 低速級
? 1/1 2/1 3/3 4/1 5/1 6/3
齒數 Z 15 90 36 88 17 34
模數 m 3.5 3.5 3.5 5 5 5
道具嚙合角 20°
齒頂高系數 1
齒寬 B 45 65
嚙合形式 外 內 外 內 外 外
精度等級 8-8-7FHJB179-83
3 滾動軸承一覽表：
安裝部位 型號 尺寸 件數
卷筒右側支承 42226 Φ130xΦ230x40 1
高速太陽輪柄部 313 Φ65xΦ140x33 2
高速行星輪內孔 42406 Φ30xΦ90x23 6
低速太陽輪柄部 130 Φ150xΦ225x35 1
低速行星輪內孔 42409 Φ45xΦ120x29 6
卷筒左側支承 228 Φ140xΦ250x40 1
4 電機型號尺寸信息：
電機型號： YBJ40-4
功率(KW)：40KW
轉速(r/min)：1470
電壓(V)：380/660(660/1140)
聯系人：張梅18653673532 聯系電話：0537-2987870
