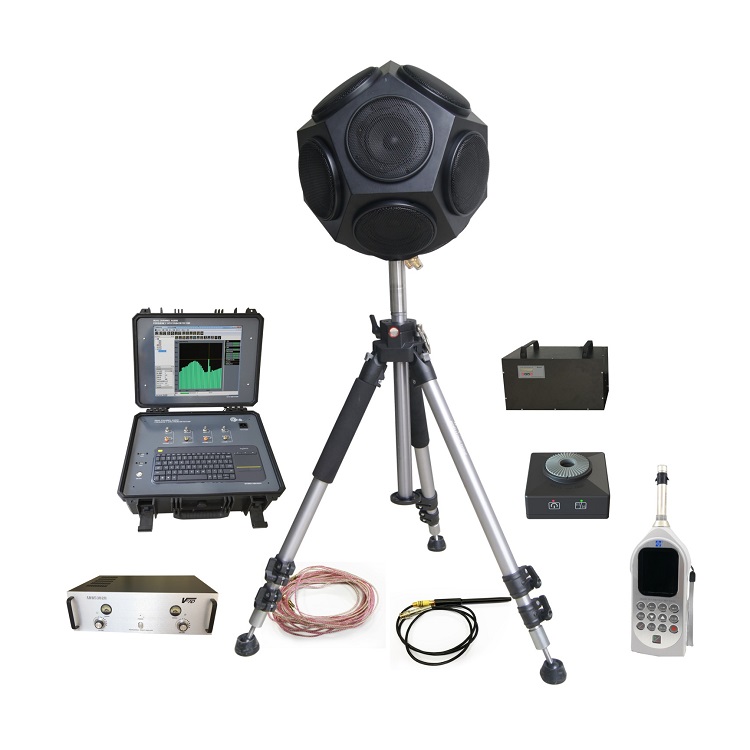

建筑聲學測量方案 SDS-ARD500型
硬件配置表：
1、多通道（進口SGS)噪聲分析工作站
2、功率放大器
3、標準樓板撞擊器
4、正十二面體聲源
5、聲校準器
6、測試傳聲器
7、RCA雙蓮花音頻信號線
8、HIFI無氧銅音頻連接線
9、200Ω標準檢測話筒
10、標準音頻信號發生器
適用范圍：
一、建筑構件隔聲測量
概述：隔聲測量主要測量發聲家和受聲室兩側不同中心頻率下的聲壓級差。
根據傳播途徑的不同分為：
a、建筑構件的空氣聲隔聲測量；
b、樓板撞擊聲隔聲測量；
C、廳堂聲學測量。
相關標準：
GB/T19889-2005《聲學建筑和建筑構件隔聲測量》（第1~10部分）
GB/T50121-2005《建筑隔聲評價標準》
第1部分：側向傳聲受抑制的實驗室測試設施要求；
第2部分：數據精密度的確定、驗證和應用；
第3部分：建筑構件空氣聲隔聲的實驗室測量；
第4部分：房間之間空氣聲隔聲的現場測量；
第5部分：外墻構件和外墻空氣聲隔聲的現場測量；
第6部分：樓板撞擊聲隔聲的實驗室測量；
第7部分：樓板撞擊聲隔聲的現場測量；
第8部分：重質標準樓板覆面層撞擊聲改善量的實驗室測量；
第9部分：吊頂上空相通的兩室之間空氣聲隔聲的實驗室測量
第10部分：小建筑構件空氣聲隔聲的實驗室測量
GB/T4959-2011《廳堂擴聲特性測量方法》
第10. 1部分：最大聲壓級
第10. 2部分：傳輸頻率
第10. 3部分：傳聲增益
第10. 4部分：聲場不均勻性
第10. 5部分：系統總噪聲級
二、室內混響時間測量
概述：聲音達到穩態后停止發聲，平均聲能密度自原始值衰減60 dB所需要的時間，稱之為混響時間，記做T60,單位為秒（s).中斷聲源法是聲源發聲達到穩態后，突然切斷聲源停止發聲，直接記錄室內聲壓級衰減曲線的方法。
相關標準：
GBJ 76-84《廳堂混響時間測量規范》
ISO 3382-2-2008《聲學．房間聲學參數的測量 第2部分：普通房間的混響時間》
三、混響室吸聲測量
概述：在混響室內測量用于處理墻壁或頂部等界面的聲學材料的吸聲系數，或諸如家具、人、空間吸聲體等的吸聲量的方法。
按混響室放入吸聲材料前和放入吸聲材料后混響時間的差異，計算吸聲材料的吸聲系數。這里吸聲系數是指試件吸聲量與試件面積的比值。用于測量聲音無規入射時的吸聲系數，即聲音由四面八方入射材料時能量損失的比例。
相關標準：
GB/T 20247-2006《聲學混響室吸聲測量》
硬件參數簡介
多通道（進口SGS)噪聲分析工作站
電源：220V 50Hz
功率：120W
屏幕：10. 1寸
計算機：微型工控機
軟件：音頻分析軟件
尺寸（mm):410x350x220
輸入通道數：4通道
采樣頻率：96kHz
頻率范圍：10Hz-20kHz
本底噪聲：＜20dB(A)
最大輸入電壓：7Vrms
ICP供電：4mA,28V
程控放大：（dB)
－20、－10、0、10、20、30
輸出通道數：4通道
頻率范圍：10Hz-20kHz
最大輸出電壓：2Vrms
諧波失真：＜0.1%(1kHz,1V）
功率放大器
電源：220V 50Hz
驅動正12面體聲源。
輸入阻抗：0-10kΩ(音量調節按鈕）
最大輸出電壓：25V有效值
頻率響應：20Hz-20kHz±0. 5dB,20W/8Ω;
輸出功率：150Wx2 8Ω,200Wx2 4Ω.
200Ω標準檢測話筒
輸出阻抗：200Ω
標準音頻信號發生器
掃頻范圍：20Hz~20KHz
輸出電壓（AC):0-12. 8 Vrms,8Ω負
輸出電壓精度：±10%
頻響：±0. 4dB(1KHz為基準）
失真度：
≤0. 5%(100Hz~20 KHz)
≤0. 8% (20Hz~100 Hz)
輸出功率（pmax):20VA
掃頻時間：1~30秒
掃頻比：≥1:100
正十二面體聲源
額定阻抗：4. 5Ω
最大連續電功率：180W
頻率工作范圍：100Hz~10kHz
指向性指數：＜9dB
最大聲功率級：110dB
標準樓板撞擊器
電源：220V 50Hz
功率：100W
控制方式：遙控啟動／停止
撞ji錘數目：5
撞ji錘質量：每個500g±10g
相鄰兩錘間距：100mm
撞擊時間間隔：100ms±5ms每秒10次）（可調整）
自由落體距離：40mm,
設備尺寸：550mmx280mmx350mm
質量：30kg
工作環境：溫度，－10℃-50℃,相對度：10%-90%
聲校準器
1級聲級校準器
頻率1kHz(±1%)
標稱聲壓級：94dB、114dB
總諧波失真：≤1%
外形尺寸：Φ52x116(mm)
前置傳聲器
類型：ICP型
頻率范圍：10Hz-100kHz
輸入阻抗：≥10GΩ//0. 35pF
傳輸增益：－0. 15dB
輸出阻抗：＜50Ω
RCA雙蓮花音頻信號線
類型：RCA型
導體材質：OFC無氧銅
線材護套及絕緣層：進口塑膠
連接方式：雙頭蓮花
長度：1500mm
HIFI無氧銅音頻連接線
類型：HIFI型
導體材質：4N無氧銅
線材護套及絕緣層：防火保護膜
連接方式：香蕉頭
長度：12m(可訂制）
