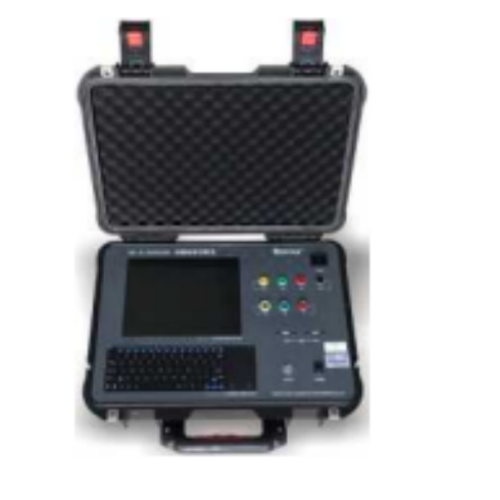

- SDS-DJ980DWS型電能質量分析儀
一、產品介紹:該電能質量分析儀可以測量三相電的一些特性：測量三相全參數：三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率等；三相電流矢量和、三相電壓矢量和、三相電壓相序；三相電壓、電流奇次、偶次諧波含量；31次諧波含量；總諧波含量；三相電壓、電流零序、正序、負序值；電壓、電流不平衡度；31次諧波測量、電網質量分析(電壓電流不平衡度，電壓電流序量等)。可廣泛應用于變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度0.5級。與用戶的交互界面包括，液晶顯示界面，上位機顯示。
適用標準：GB/T 19682-2016《電能質量監測設備通用要求》
產品用途：通過提供電力運行中的諧波分析及功率品質分析，能夠對電網產品進行長時間的數據采集監測。同時配備電能質量數據分析軟件，對上傳至計算機的測量數據進行各種分析。
二、產品基本配置:主機一臺(箱)600:5鉗形電流互感器3把,電壓檢測線4根(配件箱一只)電源線1根,上位機軟件光盤1張,說明書一本,合格證,
三、注意事項
a.使用測試電壓不超過400V。
b.電流不超過互感器的額定值。
c.注意用電過程中的用電安全。
四、技術參數:
接線：三相四線,
電壓：量程：AC400V,過載：持續:1.2 倍，瞬時:2 倍/1S,
功耗：＜0.3VA,
阻抗：＞1.8MΩ，
精度：RSM 測量，精度 0.2 級，
電流：量程：直接測量：AC 5A 互感器：AC600A，
過載：持續:1.2 倍，瞬時:10 倍/5S，
功耗：＜0.4VA，
阻抗：＜15mΩ，
精度：RSM 測量，精度:0.2 級，
頻率：45-65HZ，精度:±0.02HZ，
功率：有功功率 0.5 級、無功功率 1 級、功率因數 0.5 級，
電能：有功電能 0.5 級、無功電能 1 級，
諧波：電壓及電流 2~31 次諧波，精度 1%，
工作環境：工作溫度:-10-55℃，
儲存溫度:-20-85℃，
安全：絕緣:信號、電源、輸出端子對殼電阻＞5MΩ，
耐壓:信號輸入、電源、輸出間＞2KV，
工作電源：220V 50Hz
