- 簡介

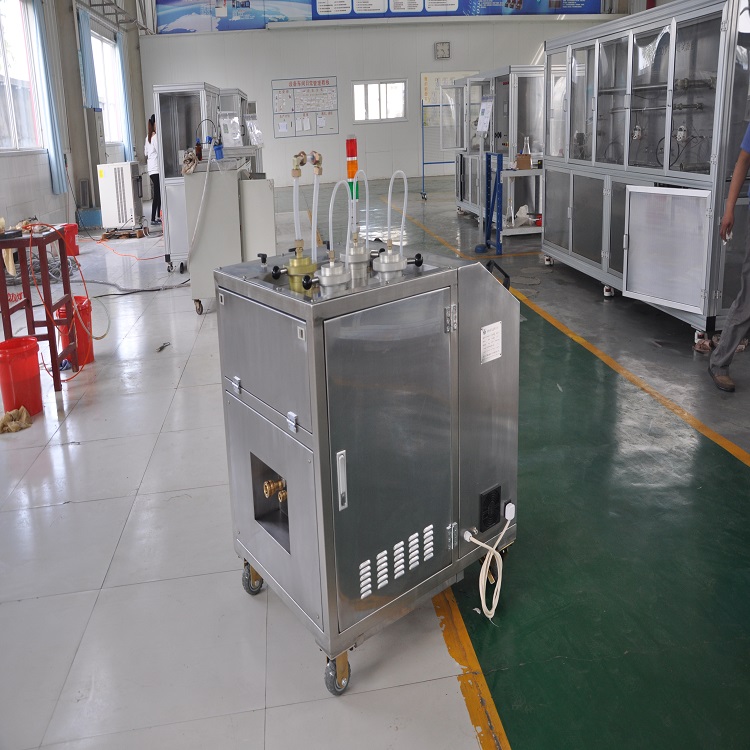

YH-SH1潤滑油循環過濾系統是滿足客戶齒輪箱產品清潔度檢驗控制需求，可為其軌道交通齒輪箱零部件產品高可靠性、長壽命的使用要求提供有利保障。該檢測系統可利用重量分析法及在顆粒計數法等兩種油液污染度評定方法對齒輪箱潤滑油系統進行清潔度等級評定。
通過該系統檢定，其檢測結果可完全滿足客戶產品零部件的清潔度控制和檢驗要求，并可通過凈化過濾系統，滿足齒輪箱出廠產品清潔度要求。
執行參考標準
1.ISO 4406：1999/ GBT 14039-2002《液壓傳動 油液 固體顆粒污染等級代號》；
2.GBT 17489-1998 《液壓顆粒污染分析 從工作系統管路中提取液樣》；
3.清潔度試驗的操作規范及注意事項，包含試驗前的信息收集、試驗介質運動粘度的測試方法、在線顆粒計數法；
4.ISO4405-1991 《液壓傳動 油液污染 用重量分析法測試顆粒污染》。
測試對象及項目
滿足客戶對齒輪箱產品等零部件的清潔度控制檢驗要求。
功能及特點
1.由潤滑油過濾循環系統、濾網吹干系統、電氣控制系統和設備機架等四部分組成；
2.濾前濾后油液手動取樣；
3.在線循環潤滑油雜質過濾稱重；
4.磁性過濾；
5.壓縮空氣濾網吹干；
6.閉式潤滑油過濾（回齒輪箱）；
7.開式潤滑油過濾（回油箱）；
8.預留在線顆粒計數器接口。
主要技術指標
序號 指標名稱 單位 技術指標 備注
1 工作介質 殼牌80W-90；
2 工作溫度 ℃ 常溫~100
3 額定流量 L/min 1
4 額定壓力 MPa ≤0.8
5 系統壓差 MPa 0.35
6 設備電源 V AC 220V / 50Hz
7 整機功率 kW 1.5
8 外形尺寸 mm 980X650X1000 參考尺寸
