- 簡介

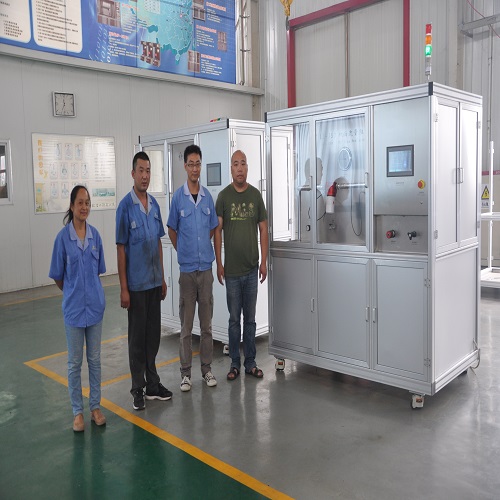

LZ-J50壓力降流量特性試驗臺（以下簡稱試驗臺），主要用于檢測內燃機上的全流式機油濾清器壓力降流量特性，以及濾芯旁通元件特性試驗。
試驗臺臺架采用工業級高強度鋁合金型材，框架結構設計，結構緊湊、外形美觀。試驗油路系統設計流量范圍為1～50L/min,最高壓力為1.6MPa(16kgf/cm2)，其檢測能力可覆蓋國內、國外機油濾清器壓力降特性試驗的需求，并為用戶預留了充足的試驗拓展能力。
操控方面采用當前流行的工業級觸控技術，為用戶提供了良好的人機交互界面，降低了用戶的操作難度。
我公司研制生產的壓力降流量特性試驗臺可為用戶機油濾清器產品提供真實可靠試驗數據，為用戶產品質量保駕護航，不斷提升用戶產品競爭力。
執行標準
1.JB/T 5088.2—2008：6.2 《內燃機全流式機油濾清器試驗方法——第6.2部分 壓力降—流量特性試驗》。
2.JB/T 5088.2—2008：6.3 《內燃機全流式機油濾清器試驗方法——第6.3部分 濾芯旁通元件特性試驗》。
測試項目
1.機油濾清器的壓力降-流量特性試驗。
2.濾芯旁通元件特性試驗。
主要技術參數
表1 壓力降流量特性試驗臺主要技術指標
序號 指 標 名 稱 單位 技 術 指 標 備 注
1 試驗用油 試驗油CC30或規定溫度下相同粘度的其它油；
2 油液粘度 cSt 24（74℃）
3 介質溫度 ℃ 常溫～90
4 試驗溫度 ℃ 74±2
5 系統壓力 MPa 1.6
6 系統流量 L/min 1～50
7 壓差測量范圍 kPa 0～300
8 設備電源 V AC 380V / 50Hz
9 整機功率 kW 15
10 外形尺寸 mm 2400×1200×2000（長寬高）
表2 儀表精度和試驗條件的變動范圍
序號 試驗條件 單位 測 量 精 度 備 注
1 壓力 kPa ±1%
2 流量 L/min ±1%
3 溫度 ℃ ±2℃
