- 國電南瑞NSR3611微機綜保保護工作原理
1 復合電壓閉鎖方向過流
三段復合電壓閉鎖方向過流保護可分別通過控制字來實現對本段的投退、復合電壓閉鎖和方向閉鎖。
過流保護的主判據是：Imax > Inzd。其中 Imax 為大相電流，Inzd 為各段過流定值。
復合電壓閉鎖的條件是：Upp.min < ULBS 或 U2 > U2BS。其中：Upp.min 為小線電壓，ULBS為低電壓閉鎖過流定值，U2 為負序電壓，U2BS 為負序電壓閉鎖過流定值。
方向閉鎖采用 90 度接線功率方向原理，以過流方向靈敏角(IFDEG)為靈敏角，動作判據如下：
以 Ia，Ubc 功率方向為例，當 Ubc 超前 Ia 的角度在-(180°- IFDEG)～IFDEG 之間時判為正方向。
當發生近出口處的三相短路時，Uab，Ubc，Uca 下降到接近 0，常規的 90 度接線功率方向判斷失效，這時裝置利用短路時電流和短路前的記憶電壓的角度來判斷方向。
當發生 PT 斷線時，復合電壓閉鎖和方向閉鎖的判據失效。如果母線 PT 斷線閉鎖(PTDXBS)投入，則投入復合電壓閉鎖或方向閉鎖的過流退出;如果母線 PT 斷線閉鎖(PTDXBS)退出，則投入復合電壓閉鎖或方向閉鎖的過流轉化為純過流保護。
2 零序過流
在接地系統、經小電阻接地系統或在電纜出線較多的不接地系統中，接地零序電流相對較大，可以采用零序過流保護作為接地保護。各段保護經控制字獨立投退。當零序電流大于過零序過流定值，并達到其時*動作。
3 加速保護
本裝置配置過流加速保護和零序加速段保護。
加速保護的開放條件如下，滿足其中之一可開放：
1) 重合閘動作后的 3 秒內;
2) 開關在分位或在分位變為合位后的 3 秒內。
過流加速保護動作條件是在加速開放的情況下 Imax>IJSzd(過流加速定值)。
零序過流加速保護動作條件是在加速開放的情況下 3I0>I0JSzd(零序過流加速定值)。

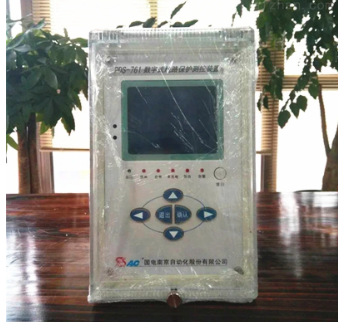

國電南瑞NSR3611產品來源：
