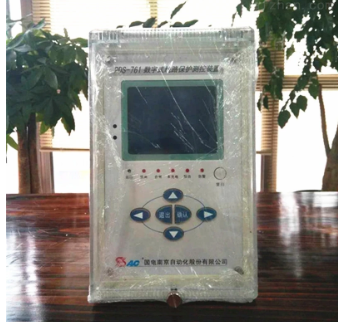

- 國電南瑞NSR3697微機綜保
1 開關量采集
變電站測控裝置采集的開關量信號，即遠動所稱的遙信量，反應的是變電站一次設備的運行狀態、 控制設備的動作信號以及報警信號等信息，調度員以此為依據確定設備工況并決定是否進行操作。其
信息的正確與否直接影響系統的運行方式、自動化設備的正確動作和調度人員的決策，對電網的正?！ ∵\行具有重要意義。
測控裝置對遙信量采集的原理是硬件上先對信號輸入進行光電隔離變換，將強電的通斷信號轉換 為數字量的“0”、“1”電平，然后進行定時采樣處理。遙信量發生改變時，測控裝置進行記錄并打上時標，形成事件順序記錄 (Sequence of Events，SOE)。
由于現場結點信號抖動或電磁干擾影響，開關量信號發生抖動。為防止遙信誤報或漏報，裝置一 方面對遙信信號進行硬件濾波，另一方面對信號進行軟件濾波。軟件濾波方案如圖 4.1 所示。本裝置
為每一個遙信專門設計了一個遙信去抖時間定值 Td，其物理意義是繼電器接點最長抖動時間。當信 號抖動時間Δt 小于參數 Td，信號抖動后有恢復為以前的穩定狀態，確定為電磁干擾影響，抖動被濾
除，如圖 4.1a 所示。當信號發生抖動時記錄此刻時間，如果信號經過Δt 時間的抖動，然后達到一個 穩定狀態，穩定時間大于 Td，可以確認發生信號變位
2 遙控輸出
2.1 五防功能介紹
裝置具備監控一體化五防功能，存在三種工作模式，即“監控五防”、“間隔五防”、“五防解鎖”。
可通過切換間隔測控柜上的“三工位”把手進行切換，裝置采集“遙信配置”中“監控/五防”和“五 防解鎖”配置的遙信值確定當前所處的模式?！拔宸劳度搿笨刂谱譃?1 時，當“解鎖模式”輸入為 1， 不管“監控/間隔模式”輸入，裝置防誤處于五防解鎖模式;當“解鎖模式”位置輸入為 0 時，根據
“監控/間隔模式”位置輸入決定裝置處于監控模式還是五防模式?！拔宸劳度搿睘?0 時，默認為解鎖 模式。
