- VOC在線監測系統（防爆）

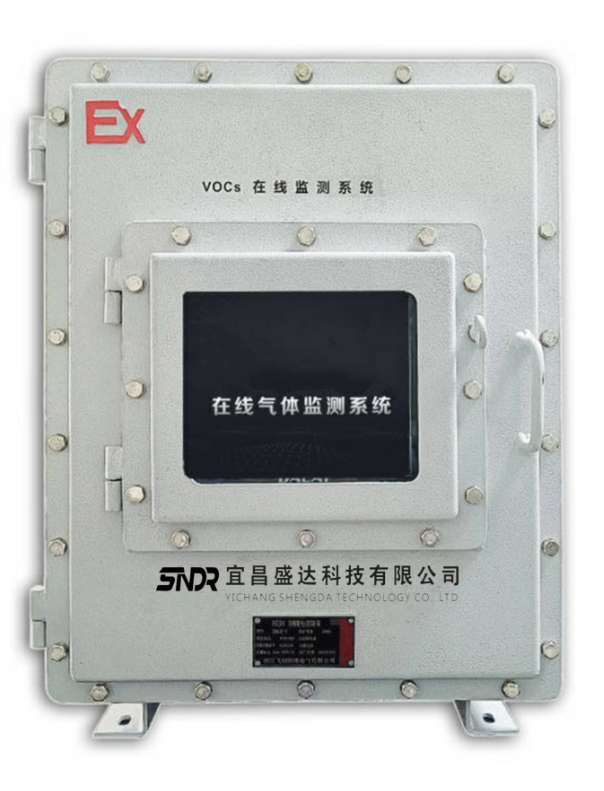

產品名稱：VOC在線監測系統（防爆）
型號：SD-MON-VOC-EX
一、產品特點：
1、采用進口高精度PID傳感器；
2、八寸寬大觸摸屏顯示；
3、強大的聲光報警功能，超標自動報警；
4、模塊化設計，方便設備維護；
5、內置流量計、粉塵過濾器等組成的初級預處理系統；
6、采用防爆箱集成，防爆等級EX De IIBT4，可選配CT4，IP65；
7、強大的本地數據存儲功能，可存儲3年以上歷史數據；
8、具有自動測試、自檢、故障報警、屏幕顯示、結果查詢等功能；
9、選配氣象監測傳感器，采用堅實Nai用的超聲波原理設計、整個系統免維護；
10、modbus通訊可連接上位機，兼容常規控制輸出方式：2路繼電器輸出；
11、全中文操作界面（可轉換成英文界面）；
12、防雨防灰塵外殼設計；；
13、泵吸式采樣，選擇不同的采樣探頭可應用于廠界無組織排放和固定污染源有組織排放廢氣的監測
14、可增加4~8種監測因子，根據現場污染因子選配。；
15、可選配無線GPRS模塊，HJ212協議聯網環保云平臺；
16、可選配氣象五參數（風速、風向、氣壓、溫度、濕度）；
17、濃度單位可選PPM、VOL、 LEL、 mg/m3、 ug/m3；
二、設備簡介：
VOC在線監測系統（防爆）是為監測揮發性有機化合物而開發的一款產品，能夠在線實時自動監測各種揮發性有機物，實現對固定污染源有組織排放的管道VOC氣體監測：如廢氣處理前后端的VOC濃度監測、RTO處理前端的VOC濃度監測、管道中VOC濃度在線監測。能夠進行實時數據采集，支持24小時在線監測，具有響應速度快、可靠性強，維護成本低、使用壽命長等特點。
VOC在線監測系統（防爆）采用隔爆型設計，真空泵抽取式采樣監測。既可用于廠界環境無組織排放VOC氣體監測，也可用于固定污染源有組織排放的廢氣管道VOC氣體監測。
三、技術指標：
傳感器類型 PID光離子
氣體種類 VOCs
采樣方式 泵吸式
氣體量程 0-20ppm、200ppm、1000ppm、2000ppm、10000ppm
分 辨 率 0.001、0.01、0.1、 1ppm
精 度 ≤±3%FS
重 復 性 ≤±2 % F S
零點漂移 ≤±2 % F S / 6 h
跨度漂移 ≤±5 % F S / 6 h
響應時間 T90<3s
超聲波氣象五參數傳感器檢測指標（選配）
溫度測量范圍-50～85°C（可配置） 精度±0.2（可配置）
濕度測量范圍0～100（%）相對濕度 精度±2%相對濕度（可配置）
氣壓測量范圍300～1200百帕（可配置） 精度±0.3 百帕（可配置）
風向原理超聲波、測量范圍0～360° 精度± 3°（可配置）
風速原理超聲波、測量范圍0～45米/秒 精度：測量值加減0.3米/秒或3%
四、設備參數：
供 電 220VAC或12-24VDC，可選配蓄電池和太陽能電池組（斷電工作8小時以上）
采樣方式 泵吸式
預處理系統 粉塵過濾器+初級過濾器(電子冷凝器）兩級過濾
輸出信號 RS485 （modbus-RTU)
GPRS 無線傳輸，支持（HJ/T 212）通信協議上傳環保云平臺（選配）
顯 示 屏 8寸組態工業串口屏
箱體尺寸 470*570*225（MM）
五：產品配置
序號 配件名稱 數量
1 PID檢測模塊 1個
2 8寸觸摸屏 1臺
3 主控制板 1個
4 真空采樣泵 1臺
5 精細過濾器 1個
6 不銹鋼采樣探桿 1根
7 流量計 1個
8 開關電源 1臺
9 防爆聲光報jing器 1臺
10 防爆箱 1臺
11 安裝立柱 1根
12 超聲波氣象五參數傳感器（選配） 1臺
13 GPRS數據采集傳輸模塊（選配） 1臺
