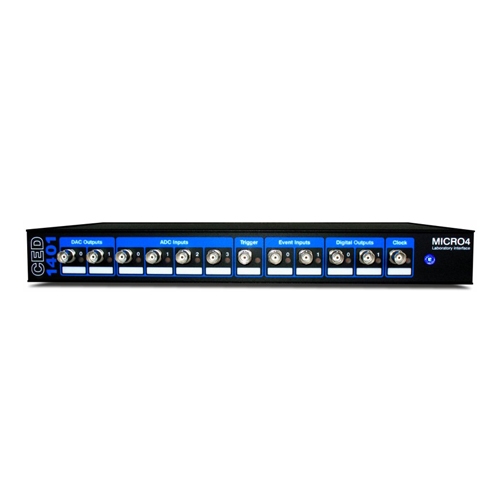

- Micro1401-4數據采集器,CED Micro4數據采集器
Micro1401-4 是經濟實用的多功能數據采集單元，數據采集器。它本身帶經優化的大內存高速處理器，能夠進行實時處理，不受主機操作系統的限制。它采樣快速準確，并能提供即時輸出，可實現多種在線實驗控制。
快速數據采樣和分析
Micro4 可以記錄波形數據、數字（事件）和標記信息，且能同時生成實時波形和數字輸出，可用于全面的實驗控制。它能高速捕捉波形，在 16 位解析度時速率高達 1MHz。通過 400 MHz 的 32 位 RISC 處理器和 32 MB 的內存可進行復雜的在線分析，同時為主計算機騰出時間來執行其他任務，例如數據操作和進一步分析。
高級應用擴展
波形輸入：基本設備4個信道
用戶可選擇±5V或±10V輸入輸出范圍
多個 Micro1401 和 Power1401 的時間鎖定（同步）能以更快的速率使用更多通道。
USB 2.0 高速連接
固件升級
Micro1401-4數據采集器,CED Micro4數據采集器技術規格：
波形輸入/輸出
波形輸入：基本設備4個信道
通過擴展設備獲得16、28、64或128個波形輸入
ADC：16位1 MHz的最大總取樣率
波形輸出：2個信道，可選4個
DAC：16位1微秒的穩定時間
波形I/O用戶可選±5V或±10V
系統準確性和噪音：全標度的0.05%，±1.5位RMS
數字輸入/輸出
數字輸入和輸出兼容5V TTL，有輸入過電壓保護
16個數字輸入信道，8個信道可實現微秒精度的狀態變化探測
16個數字輸出信道，8個信道帶微秒轉換精度的時鐘
同步交換線可實現字節輸入和輸出
時鐘和事件
4個可編程時鐘，分辨率達到 100 nS
BNC 插槽，用于時鐘輸入和事件（計時開始）連接
處理器和內存
32位 ARM Cortex M7 處理器，運行速度 400 MHz
32 MB的快速讀寫存儲器
固件更新:
外箱和電源
外箱尺寸（長 x 寬 x 高）：366 x 48 x 217 mm
標準的19英寸實驗室安裝支架
外接110-240V 50-60 Hz自動感應電源，約15W
12伏直流電選件，用于手機、電車或遙控用途
同步
同步 (定時鎖)多個Power1401及Micro1401 (mk2單位或更高版本)
主機接口
USB 2.0
Micro1401-4數據采集器,CED Micro4數據采集器兼容性
軟件在應用程序級別方面與 Power3A、Power3、Micro3 和 Micro MkII 兼容。
運行為 CED 1401 系列接口編寫的 CED Spike2、Signal 和應用程序。
采用適合 Windows 7、8、10 和運行 Windows 的 Intel Macintosh 的驅動程序。
