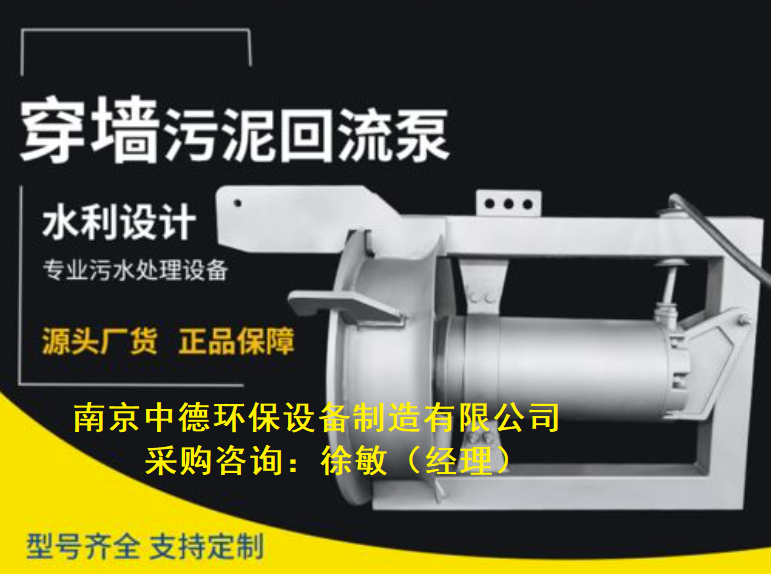

QWH型膜池穿墻污泥回流泵裝配圖；生活污水內回流泵型號
- 企業簡介:
南京中德環保設備制造有限公司是從事污水處理工程設備，水處理設備及泵類產品生產的廠家，公司目前壹形成水處理設備、泵類產品共十五個系列近千余個規格設計制造能力，產品遍及各地，為國家環境治理起到了積極推動作用。
公司集多年水處理工程經驗，形成了以水處理技術核心，提供水處理技術、水處理設備、污水處理工程設計到設備安裝等系列服務，以技術創新指導產品開發，不斷優化產品設計，針對非標產品的市場特點，為用戶提供個性化服務。
產品適用范圍：
QJB-W污泥回流泵是在潛水攪拌機生產技術基礎上開發的混合產品，該泵為二級污水處理廠混合液回流、反硝化脫氮的專用設備，亦可以用于地面排水時抽凈化水；灌溉和控制水道系統；廢水處理過程中再循環或泥漿抽吸回路中需要微揚程、大流量場所。
使用條件：
1. 連續運作時，介質溫度不高于40℃；
2. 介質PH值為6-9；
3. 潛沒深度10m；
型號表示方法：
結構簡介：
專門設計的裝置部件和設備備件事污泥回流泵達到性能。
1、電纜：電纜采用特質水密電纜；
2、接線盒：接線盒是全封閉的，與周圍液體和定子箱是隔離的；
3、電機：50Hz鼠籠式3相潛水異步電動機，F級絕緣，防護等級IP68.電機由周圍介質冷卻；
4、軸：電動機的軸采用不銹鋼材料制作，轉自作動平衡試驗；
5、密封：靜密封為O型密封圈。軸密封為機械密封，將油室與周圍介質隔離；
6、軸承：采用進口軸承，設計使用壽命可達100，000小時以上；
7、油室：油用于潤滑和冷卻機械密封摩擦副，并隔離滲透液；
8、葉輪：葉輪有三枚葉片，葉片寬而薄，表面光滑呈后掠式，、無阻運轉，且具有自清功能；
9、進口錐管：進口錐管的目的是為了形成的流動狀態；
10、排出接頭：排出接頭用于將進口錐管固定在出水管上；
11、引導裝置：引導裝置由兩根管子（導管）和上方導管夾具所組成；
產品特點：
1. 按低揚程、大流量專門設計，效率高；
2. 抗堵塞、纏繞，使用可靠；
3. 采用的密封材料，可以連續運行10000小時以上；
4. 結構緊湊，安裝維修方便；
5. 主機采用沖壓成形結構，體積小，精度高，耐腐蝕無噪音；
6. 內設漏電漏水及電機過載保護（報警）裝置，確保產品與可靠；
主要性能參數：
安裝：
1.正確安裝使用是該泵能長久、正常運轉的基本保證。
2.污泥回流泵采用自動耦合安裝系統，不用任何機械拆卸便可迅速提升設備進行檢查和維護，安裝方便快捷。
3.本設備除穿墻管需要預埋件，導桿、起吊架均用鋼膨脹螺栓與池體連接，不需要預埋件。
4.預埋件和拍門由用戶采購安裝，用戶定購時應該注意。
安裝示意圖：
特別提醒用戶正確安裝使用是該泵長久、正常運轉的基本保證。潛水回流泵采用自動耦合安裝系統，不用任何機械拆卸便可迅速提升，方便快捷。本設備除空墻管需要預埋外，導桿、起吊桿用膨脹螺栓與池體鏈接，不需預埋件。預埋件和拍門由用戶自行采購安裝。
性能曲線圖：
車間實拍圖：
QHB型潛水回流泵
現場安裝實拍圖：
【備注】本件商品已標的是臨時價格僅供參考，具體價格為議價，根據材質及口徑尺寸大小而定，具體價格您可以咨詢我們，以實時報價為準，因此報價只做參考之用
