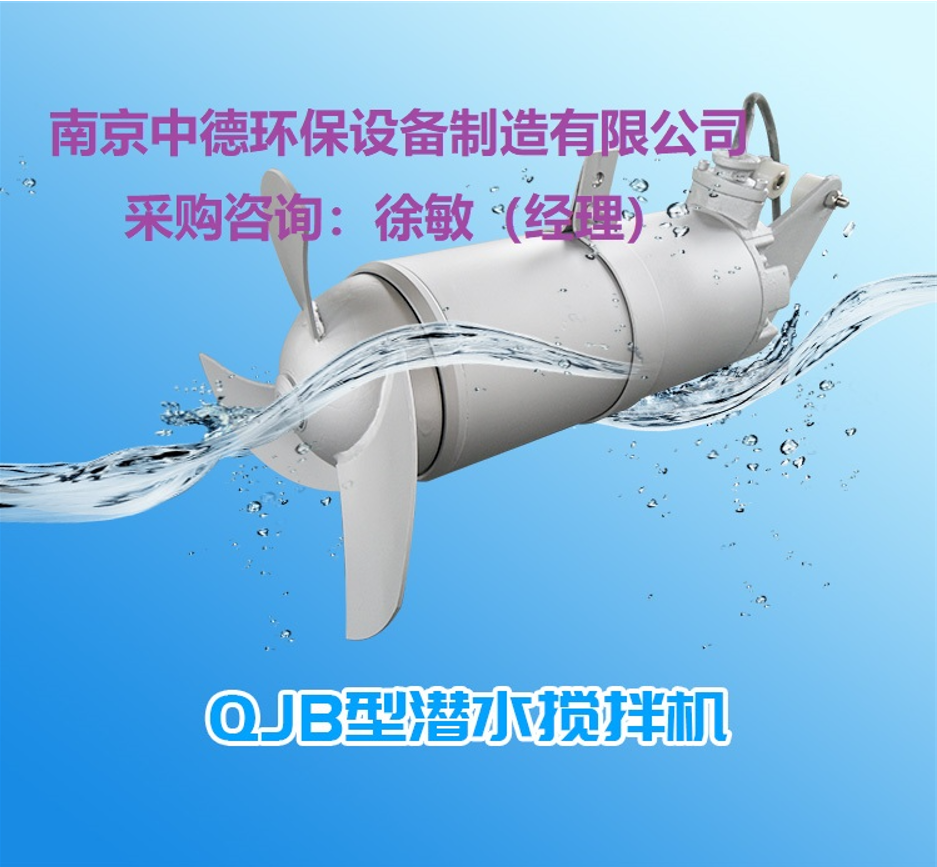

直聯式結構潛水攪拌機適用范圍；MA型好氧池潛水攪拌機選型
- 工作過程：
潛水攪拌機的結構是直聯式結構。轉動的葉片在污水中產生一個離心力，來通過離心力在葉片周圍形成一個負壓區域，外面的空氣經過進氣管被吸入水里，被吸入的空氣和水在混合在一起，形成水氣混合物，之后這種良好和均勻的水氣混合物會自動的從排出口向四周噴出。
這個過程包括以下的幾個方面：混合盤的空氣與污水混合產生水氣混合的效應，出口排出的水氣的混合液就形成了循環及對流；許多空氣分子中的氧氣通過高速運轉而獲得一個極高的氧氣吸收的效率。
型號表示方式：
產品特性：
1、較高的空氣溶解比率，微小的氣泡所占的比率較大，充氧量的效率高且充氧的面積較寬；
2、水池中沒有死角，帶氣泡的平衡曝氣流能夠完全的沖刷到池底的每一個角落；
3、設備結構較簡單緊湊機組使用壽命長，能夠承受大負荷的進口軸承，采用完全油浴的轉軸機械密封和進入葉輪腔的空氣防止運行工作時水與機械密封件緊密接觸，這些條件都能保證曝氣機在24小時連續運行工作，長期使用無故障的運行工作；
4、省下工程投資款，不需要提供氣源，可以省掉鼓風機，現場安裝方便，設備噪音小。
為保證取得好的效果，請使用方提供如下資料：
1、運用目的
2、池型
3、池尺寸
4、介質特性包括粘度、密度、固體物含量等。
攪拌機所需要的配套功率是按容積大小，攪拌液體的密度、粘度和攪拌深 度而確定的，根據具體情況應采用一臺或多臺攪拌機。
主要技術參數：
適用范圍：
攪拌機在下列條件下應能正常連續運行：
1、介質溫度不超過40°C；
2、介質的PH 值在5~9 間；
3、液體密度不超過1150kg/m3；
4、長期潛水運行，潛水深度一般不超過20m。
重點注意事項：
中德潛水攪拌機必需完全潛入水中工作；不能在易燃易爆或有強腐蝕性液體的環境中工作；鋼膨脹螺栓須按要求固定，安裝完畢后，必須將電纜拉緊固定好。
潛水推流器選型時，漿葉直徑超過2M，建議使用齒輪箱減速機。
性能特點：
1、結構緊湊、操作維修簡單、安裝檢修方便、使用壽命長；
2、葉輪具有的水力設計結構，工作效率高，后掠式葉片具有自潔功能，可防雜物纏繞、堵塞；
3、與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀；
4、電機繞組絕緣等級F 級，防護等級為IP68，選用優質軸承和電機防凝露裝置，使電機的工作更安全；
5、兩道機械密封。
安裝示意圖：
安裝系統：
潛水攪拌機的專用安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水攪拌機。
當池深H＜4米時建議采用安裝系統Ⅰ。潛水攪拌機的潛水深度可以根據需要進行垂直方向的調節，而且在水平面內可繞導桿旋轉的大角度為±60°起吊系統底座、支撐架和下托架與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。
當池深H＞4米時建議采用安裝系統Ⅱ，需在池底做一混凝土基礎（或鋼結構底座）。起吊系統底座、鋼繩固定架和導向底座與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。潛水攪拌機安裝系統Ⅱ用導向鋼繩導桿，具有運輸方便、現場安裝簡單等特點。該系統從根本上避免了由于運輸引起導桿彎曲、變形有而影響正常使用的情況，并有效改善了池深過深情況下，由于導桿的安裝誤差而導致的無法正常起吊等現象。在有懸臂池頂（如圖）的安裝條件下更顯得操作方便可靠。
客戶定貨時，請提供池深H及池型圖，以便廠方加工時確定導桿或導向鋼絲的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或導向鋼絲、起吊底座外，多臺可共用一套起吊裝置（用戶有特殊要錄除外）。
專用安裝系統可在無需排出池中污水情況下，能快速安裝和拆卸潛水攪拌機；安裝系統Ⅰ只適用池深＜4m，機型為QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C攪拌機，其中Ⅰ-1可在水平方向和垂直方向進行調節；安裝系統Ⅱ、Ⅲ、Ⅳ、Ⅵ適用于池深≥4m，導桿可沿水平方向繞導桿軸線旋轉，大轉角-60°~+60°當池深大于4米時，應在導桿中間增加一支撐架；
支撐架和下托架與池壁、池底均用鋼膨脹螺栓固定，無需預留孔；安裝系統材質采用不銹鋼和碳鋼防腐供選擇。
選型注意事項：
潛水攪拌機的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，一般可用流速來確定。根據污水處理廠不同的工藝要求，攪拌機流速應保證在0.15~0.3m/s 之間,如果低于0.15m/s 的流速則達不到推流攪拌效果,超過0.3m/s 的流速則會影響工藝效果且造成浪費。所以在選型前首先確定潛水攪拌機運用的場所，如：污水池、污泥池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH 值；還有水池的形狀、水深等。攪拌機所需的配套功率是按容積大小、攪拌液體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺攪拌機。
混合攪拌型
1、根據圖B1 或表B1 確定待攪拌介質的污泥校正系數。
2、根據圖B2 或表B2 確定攪拌池的池型校正系數。
3、按每立方米清水所需耗功5 w，乘以污泥校正系數，再乘以池型校正系數，得出每立方米待混合攪拌介質所需耗功的實際值，再乘以待攪拌介質的體積，得出整池待混合攪拌介質所需的功率。
低速推流型
1、根據圖B1 或表B1 確定攪拌池的池型校正系數。
2、根據圖B2 或表B2 確定待攪拌介質的污泥校正系數。
3、根據攪拌介質初始流速y，通過圖B3 確定單位流量的耗功。
4、用攪拌介質初始流速y 乘以葉輪旋轉時所形成的截面積計算出攪拌機的流量。
5、用攪拌機的流量乘以單位流量的功耗，再乘以污泥校正系數和池型校正系數，即可得出整池介質所需的功率。
車間實拍圖：
