南京中德環保設備制造有限公司是從事污水處理工程設備，水處理設備及泵類產品生產的廠家，公司目前壹形成水處理設備、泵類產品共十五個系列近千余個規格設計制造能力，產品遍及各地，為國家環境治理起到了積極推動作用。
公司集多年水處理工程經驗，形成了以水處理技術核心，提供水處理技術、水處理設備、污水處理工程設計到設備安裝等系列服務，以技術創新指導產品開發，不斷優化產品設計，針對非標產品的市場特點，為用戶提供個性化服務。
產品簡介：
QJB型潛水攪拌機可分為混合攪拌和低速推流兩大系列。
混合系列攪拌機適用于污水處理廠和工業流程中攪拌含有懸浮物的液體；
低速推流系列攪拌機適用于工業和城市污水處理廠曝氣池，其產生低切向流的強力水流，可用于循環及硝化、脫氮和除磷階段創建水流等。
型號意義：
性能特點：
1 結構緊湊、操作維修簡單、安裝檢修方便、使用壽命長；
2 葉輪具有的水力設計結構，工作效率高，后掠式葉片具有自潔功能，可防雜物纏繞、堵塞；
3 與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀；
4 電機繞組絕緣等級F級，防護等級為IP68，在污水廠的曝氣系統中配合使用，可使系統能耗大大降低，且充氧量明顯提高，能有效的防止沉淀。根據工藝要求，直聯式潛水攪拌可配用導流罩。
5 兩道機械密封；選用軸承和電機防凝露裝置，使電機的工作更可靠；
6 混合攪拌系列產品選用多級電機，采用直聯式結構，能耗低，效率高；葉輪通過精鑄或沖壓成型，精度高，推力大，外型美觀流暢，結構緊湊。

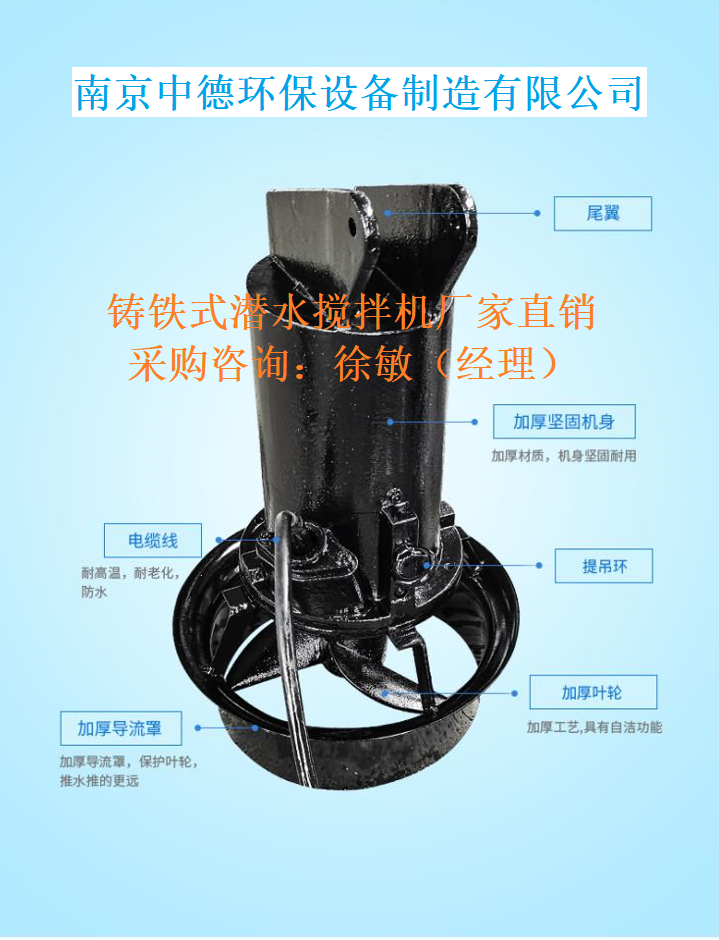

【QJB型潛水攪拌機】結構圖：
結構特點：
混合攪拌系列產品，用多極電機，采用直聯式結構，能耗低，效率高；葉輪通過精鑄或沖壓成型，精度高，推力大，外型美觀流暢，結構緊湊。
低速推流系列產品采用擺線針輪減速機，配備功率小，轉速低，葉輪直徑大，服務面積廣。葉輪由聚胺脂材料和鋁合金鑄成，強度高，耐腐蝕性強，除了具有攪拌的功能外還能外還兼有推流和創建水流的作用。
潛水攪拌機的電機繞組為F級絕緣，防護等級為IP68。在污水廠的曝氣系統中配合使用，可使系統能耗大大降低，且充氧量明顯提高，能有效的防止沉淀。根據工藝要求，直聯式潛水攪拌可配用導流罩。
性能參數：
2302115586_402247970
適用范圍：
潛水攪拌機在下列條件下應能正常連續運行：
1 介質溫度不超過40°C；
2 介質的PH 值在5~9 間；
3 液體密度不超過1150kg/m3；
4 長期潛水運行，潛水深度，般不超過20m。
注意：
潛水攪拌機，需完全潛入水中工作；不能在易燃易爆或有強腐蝕性液體的環境中工作；鋼膨脹螺栓須按要求固定，安裝完畢后，須將電纜拉緊固定好.
潛水推流器選型時，漿葉直徑超過2M，建議使用齒輪箱減速機。
潛水攪拌機選型的時候要確定池里水的密度和酸堿度，不能超過我們額定的參數以外，如超過了，就不能在這樣的環境下使用，這樣會導致電機超負荷，使電機燒毀
電纜線也同樣如此，電纜表面不能破損，如有破損應立即關閉電源更換電纜，不及時更換，水可以由破損電纜處流向電機內部，也會使電機燒毀。
潛水攪拌機選型注意事項
選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，一般可用流速來確定。根據污水處理廠不同的工藝要求，攪拌機流速應保證在0.15~0.3m/s之間,如果低于0.15m/s的流速則達不到推流攪拌效果,超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前首先確定QJB攪拌機運用的場所，如：污水池、污泥池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值；還有水池的形狀、水深等。
潛水攪拌機所需的配套功率是按容積大小、攪拌液體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺攪拌機。
QJB潛水攪拌機的安裝系統
潛水攪拌機安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水攪拌機。
當池深H＜4米時建議采用安裝系統Ⅰ。潛水攪拌機的潛水深度可以根據需要進行垂直方向的調節，而且在水平面內可繞導桿旋轉的角度為±60°起吊系統底座、支撐架和下托架與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。
當池深H＞4米時建議采用安裝系統Ⅱ，需在池底做一混凝土基礎（或鋼結構底座）。起吊系統底座、鋼繩固定架和導向底座與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。安裝系統Ⅱ用導向鋼繩替代導桿，具有運輸方便、現場安裝簡單等特點。該系統從根本上避免了由于運輸引起導桿彎曲、變形有而影響正常使用的情況，并有效改善了池深過深情況下，由于導桿的安裝誤差而導致的無法正常起吊等現象。在有懸臂池頂（如圖）的安裝條件下更顯得操作方便可靠。
客戶定貨時，請提供池深H及池型圖，以便廠方加工時確定導桿或導向鋼絲的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或導向鋼絲、起吊底座外，多臺潛水攪拌機可共用一套起吊裝置（用戶有特殊要錄除外）。
QJB潛水攪拌機安裝系統可在無需排出池中污水情況下,能快速安裝和拆卸潛水攪拌機;
安裝系統Ⅰ只適用池深＜4m,機型為QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C攪拌機，其中Ⅰ-1可在水平方向和垂直方向進行調節；
安裝系統Ⅱ、Ⅲ、Ⅳ、Ⅵ適用于池深≥4m，導桿可沿水平方向繞導桿軸線旋轉，轉角-60°~+60°當池深大于4米時，應在導桿中間增加一支撐架；
支撐架和下托架與池壁、池底均用鋼膨脹螺栓固定，無需預留孔；
潛水攪拌機的安裝系統材質采用不銹鋼和碳鋼防腐供選擇；
車間實拍圖：
現場安裝圖：
【備注】本件商品已標的是臨時價格僅供參考，具體價格為議價，根據材質及口徑尺寸大小而定，具體價格您可以咨詢我們，以實時報價為準，因此報價只做參考之用
