俄羅斯應力集中磁記憶檢測儀TSC-7M-16

張威：18333614539

俄羅斯應力集中磁記憶檢測儀TSC-7M-16的主要性能

俄羅斯動力診斷公司開發的TSC-7M-16型16通道應力集中磁檢測儀是用金屬磁記憶法來測量、記錄和分析各種設備與結構件應力應變狀態的檢測系統。TSC-7M-16應力集中磁檢測儀可測定鐵磁性金屬的應力集中區（設備損傷的主要來源）和缺陷位置，找出設備的薄弱部位。

金屬磁記憶檢測是俄羅斯動力診斷公司提出的全新的無損檢測，通過測量鐵磁性金屬的磁場Hp的分布，確定應力集中區的準確位置，評估其危險程度。該得到國際上的一致認可，頒布了ISO。

TSC-7M-16應力集中磁檢測儀是金屬磁記憶檢測儀器，磁場強度使用A/m (安培/米)為單位，編碼器換算出長度值，以mm為單位。TSC-7M-16應力集中磁檢測儀為設備檢測領域和剩余壽命評估提供了嶄新的原理和手段。

俄羅斯應力集中磁記憶檢測儀TSC-7M-16支持16通道的掃描裝置，適于大直徑管道、罐體等設備的大面積接觸式檢測。

俄羅斯應力集中磁記憶檢測儀TSC-7M-16的制造廠家介紹

俄羅斯動力診斷公司（Energodiagnostika Co. Ltd）于1992年成立于莫斯科。 從事不同種類工業的和工業產品質量控制指導。公司業務的開展遵從俄羅斯技術監督局(Rostechnadzor)和俄羅斯標準化委員會(Gosstandard)的許可進行。動力診斷公司發明了金屬磁記憶檢測法（MMM method）這一全新的無損檢測，并且開發出來基于金屬磁記憶檢測法（MMM method）來檢測應力集中和各種缺陷的檢測儀器和設備。

從1998年，俄羅斯以至的的金屬磁記憶檢測的培訓中心在莫斯科開始運作。動力診斷公司是無損檢測領域內的人員認證的獨立實體。培訓中心在北京和華沙設有分支機構。動力診斷公司積極的與國際上各工業領域內的公司或組織展開合作，除俄羅斯、還包括獨聯體、波羅的海、德國、波蘭、中國、阿根廷、保加利亞、塞爾維亞、印度、以色列和眾多中東。動力診斷公司研發的TSC系列儀器包含：TSC-1M-4金屬磁記憶檢測儀、TSC-2M-8應力集中磁檢測儀、TSC-3M-12應力集中磁檢測儀、TSC-5M-32應力集中磁檢測儀、TSC-7M-16應力集中磁檢測儀、TSC-9M-12應力集中磁檢測儀、EMIC-1M裂紋指示儀等儀器。

動力診斷公司總體方向:

　 為各種不同的工業發展使用金屬磁記憶效應的的檢測;

　 發展俄羅斯技術監督局(Rostechnadzor)的指導文件和無損檢測領域的;

　 開發生產以金屬磁記憶檢測法為原理的檢測儀器和傳感器，并負責產品的維護和維修;

　 無損檢測磁學的科學研究;

　 實踐和理論培訓和無損檢測認證，頒發磁學和超聲檢測法的資格證書;

　 各種裝備、管線、金屬結構、新造和在用機械部件在不同工業中的施工作業，用金屬磁記憶檢測法評估剩余壽命;

　 技術評估、為保險公司做裝備損壞的早期診斷，確定工業安全領域潛在風險。

俄羅斯應力集中磁記憶檢測儀TSC-7M-16特點

l 既可檢測如裂紋、腐蝕等已經存在的缺陷，也可檢測檢測應力集中區這些潛在的危險，能在缺陷產生之前確定危險的位置，實現缺陷的早期診斷。

l 利用金屬的自然磁性，不要求對被檢測對象進行的磁化。檢測過程只是單純的感應采集磁場強度數據，不需要任何激勵源，不發射任何物質。

l 無需對被檢測對象進行復雜的打磨等表面處理，可透過涂層進行檢測。

l 可在對上表面檢測的同時發現下表面的危險區域。

l 檢測成本低，不需要任何耗材。

l 評估設備剩余壽命，確定取樣位置。

l 支持單分量、雙分量與三分量傳感器，可同時測量磁場的法向分量和切向分量，可獲得被檢測對象的磁場信息。

l 16個測量通道，以點測式、編碼器計數和以時間計數三種模式記錄數據。

l 彩色OLED顯示屏，800x480像素。操作簡化，使用45鍵鍵盤。

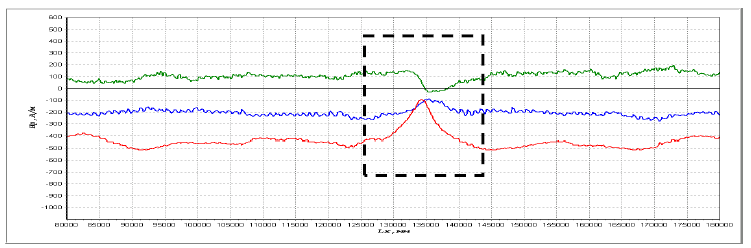

l 屏幕直接顯示各通道參數、磁場分布曲線、磁場梯度曲線、磁場梯度曲線帶符號模式、磁場二階微分曲線、通道差值曲線、通道差值梯度曲線。

l 檢測速度快，檢測速度（步長為1mm時）可達0.2 -0.5  m/s。

l 能以毫米為長度單位，確定金屬應力集中區和缺陷的位置。

l 測量步長（間距）1mm、2mm、4 mm、8mm、16mm、32mm、64mm、128mm。

l 儀器采用電池供電，無需外接電源，便于檢測現場作業。

l 便攜式儀器、重量輕、可單手持機操作，適應各種復雜的檢測現場的要求。

l 掃描裝置上的傳感器方向和高低可以進行調節以適應不同形狀制件的檢測需要。

l 掃描裝置上的傳感器與被檢測物體不接觸即可測量，以避免磨損。

l 檢測數據可存儲及回放，并可傳輸?shù)接嬎銠C。

l 配套數據分析軟件MMM-System，可在計算機上對數據做深入的處理。

l 儀器可以在不消除外部磁場條件下使用，也具有補償外部磁場影響的設置。

l 儀器可通過地球磁場對掃描裝置進行自校準。

l 主機可以連接多種類型掃描裝置，以實現不同的檢測目的，可極大的擴展儀器的應用范圍。可連接埋地管道非接觸式掃描裝置，檢測埋地管道；

TSC-7M-16金屬磁記憶檢測儀的主要組成部分

1、 檢測主機——TSC-7M-16型16通道應力集中磁檢測儀主機，800x480像素彩色OLED顯示屏，45鍵防水防油鍵盤，32位微處理器，電池供電，掃描裝置接口，數據傳輸接口，堅固儀器外殼。16個檢測通道，點測式、編碼器計數和以時間計數多種檢測模式，支持?jǐn)?shù)據存儲、回放及數據傳輸，支持傳感器校準，外部磁場補償功能，支持單分量、雙分量及三分量傳感器，傳感器類型自動識別。可同時實時顯示16通道磁場分布曲線、磁場梯度曲線、磁場梯度曲線帶符號模式、磁場二階微分曲線、通道差值曲線、通道差值梯度曲線。

2、 適于平面、焊縫、管型材料的多用途掃描裝置——1-8M型8通道掃描裝置。4個雙分量磁傳感器，分別測量磁場的法向分量與切向分量。每個傳感器含兩個測量通道。用在對容器、平面、焊縫、管型材料、鐵軌等形狀規則的制件的應力集中的局部快速掃查。掃描裝置設計成小車形狀，4個傳感器按水平布置，傳感器間距、高低、方向可根據被測工件的形狀調節，有鎖緊結構。集成有4個輪子的編碼器，用以記錄檢測長度。

3、 數據分析軟件——MMM-System是處理金屬磁記憶檢測法獲得的有關零件、設備和結構件的應力應變狀態數據的軟件。用于應力集中檢測數據的分析、處理，圖像與數據列表輸出。支持100個數據通道的文件，可調整步長、間距、檢測長度。二維、三維、極坐標圖形顯示。可同時處理多條磁場分布曲線，能夠管理曲線參數。根據磁場分布曲線（Hp曲線），程序會自動生成梯度（Dx曲線），表征出應力集中水平。據此，按照檢測，可測定極限應力集中區（損壞發展區）。MMM-System能處理應力集中磁檢測儀采集到的數據，也能處理計算機鍵盤直接輸入的數據。本程序也考慮到了可以編輯數據。可以在打印機上打出曲線圖型，也可以生成圖像文件或數據列表，以便在其他程序的幫助下作進一步處理。

TSC-7M-16金屬磁記憶檢測儀的配置清單

TSC-7M-16金屬磁記憶檢測儀的技術參數
