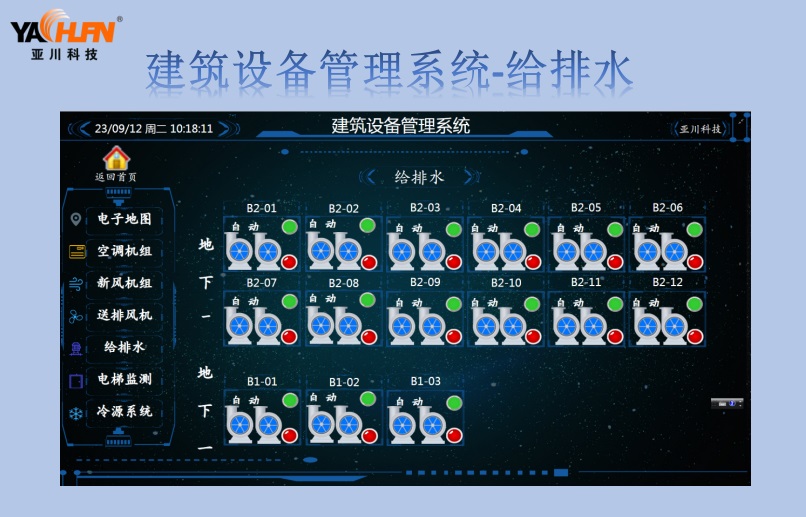

AHU控制單元二管制說明
控制說明:
空氣處理控制系統由防火閥,風管式溫度傳感器,壓差報警開關,動態平衡電動調節閥及控制單元控制器組成,其控制要求如本圖所示。系統供應商應提供原理圖,經設計師審核。其控制要求如下:
1. 風管型溫度傳感器TS1感測回風溫度給控制單元控制器,控制單元控制器輸出信號操作具有水力平衡和積分比例調節的壓力無關型
流量控制閥MV1做降溫、除濕、加熱功能,達到維持空調區域所需溫濕度的需求。
2. 過渡季節風管型焓傳感器IS1感測新風焓值給控制單元控制器,控制單元控制器控制新回風調節閥MD1.MD2以及輸出變頻信號控制送風機風量,以達到維持空調區域所需溫度的需求。
3. 風壓開關DPS-3感測風機狀態作驗證連鎖,若動作異常時示警且停止系統運行,直到故障排除方可重新啟動系統。
4、 另風壓開關DPS-1,2感測過濾網過濾效率,若過濾網臟時,示警以通知管理人員清洗維護。
5. 防火閥FD與空調風機連鎖,若感測的回風溫度高于(70°C)時,切斷空調風機運轉。
6、壓力無關型流量控制閥MV1由等百分比特性的二通控制閥、智能執行器、流量傳感器等組成的智能水閥;可通過標準電信號或RS485等標準通訊協議接入BAS系統,查看開度/流量等參數,并根據末端負荷變化按需分配流量而不是輸出開度;可隨時根據設計值或需求值設定最大流量,滿足冬夏轉換或建筑使用情況發生改變時的流量設定或分配,實現靜態水力平衡作用;可實時測流量并保證滿足負荷需求前提下穩定流量,實現動態水力平衡作用;以設計流量為依據選型更方便,無需計算Kv值,閥權度無關。壓力無關型流量控制閥MV1具有自動復位功能,當空調風機停止運轉時,復位至常閉位置,以達到節約能源之目的。
7.新回風電動閥與空調風機連鎖,若空調風機停止運行時,所有風閥應能自動關閉。通過調節MD1保證最小新風量。
8、平板式電子過濾器與送風風機連鎖,當送風風機啟動后,方可啟動空氣凈化裝置。
9、所有室內溫度傳感器帶裝修確定后,另行布置實施
10. 室內CO2濃度探測器感測室內CO2濃度給AHU集成控制單元,AHU集成控制單元調節送風機的頻率及新風閥MD1的開度以調節新風量。
AHU控制單元四管制控制說明
控制說明:
空氣處理控制系統由防火閥,風管式溫度傳感器、壓差報警開關,動態平衡電動調節閥及DDC控制器組成,其控制要求如本圖所示。系統供應商應提供原理圖,經設計師審核。其控制要求如下:
1、風管型溫度傳感器TS1感測回風溫度給DDC控制器,DDC控制器輸出信號操作動態平衡電動調節閥MV1,MV2做降溫
除濕/加熱功能,以及控制加濕器電動閥MV3以達到維持空調區域所需溫濕度的需求。
2. 過渡季節焓傳感器
IS1 由BA統一采集,感測新風焓值給DDC控制器DDC控制器輸出變頻信號控制送回風機風量以達到維持空調區域所需溫度的需求。
3、風壓開關DPS-3感測風機狀態作驗證連鎖,若動作異常時示警且停止系統運行,直到故障排除方可重新啟動系統。
4、 另風壓開關DPS-1,2感測過濾網過濾效率,若過濾網臟時,示警以通知管理人員清洗維護。
5. 防火閥FD與空調風機連鎖,若感測的回風溫度高于(70°C)時,切斷空調風機運轉。
6. 動態平衡電動調節閥MV1,MV2具有自動復位功能,當空調風機停止運轉時,復位至常閉位置,以達到節約能源之目的
7、 蒸汽加濕電動調節閥MV3具有自動復位功能,當空調風機停止運轉時,復位至常閉位置,以達到節約能源之目的。
8. 新回風電動閥與空調風機連鎖,若空調風機停止運行時,所有風閥應能自動關閉。
通過調節MD1保證最小新風量。
9.平板式電子過濾器與送風風機連鎖,當送風風機啟動后,方可啟動空氣凈化裝置。
10. 所有室內溫度傳感器帶裝修確定后,另行布置實施。
