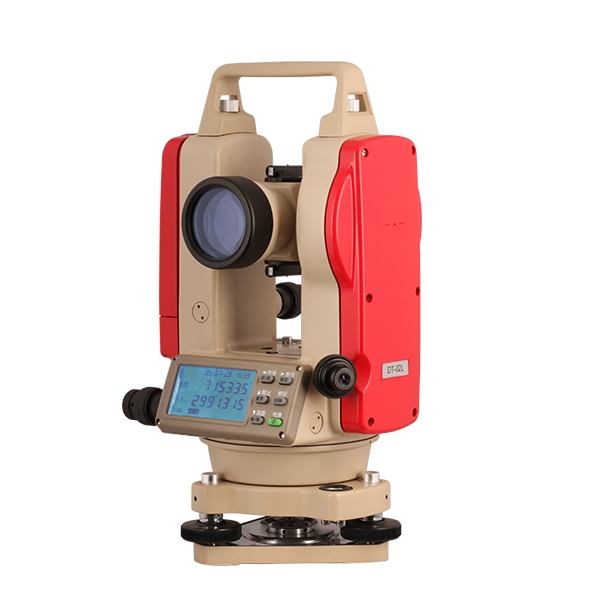

- DT-02CL中文電子經緯儀
DT-02CL中文電子經緯儀是一款普通紅外電經，絕對編碼讀數，中文顯示，測角精度2秒，電子氣泡補償精度為1秒，補償范圍：±4′。帶激光對中器。降阻電路優化設計，國際率先采用CCD作為接收器。
激光器與主機
共用一個電池，一體化設計。
雙面板液晶中文顯示
方便、快速、實用、準確。
液體電子傳感器
可隨時補償豎軸傾斜，保證讀數準確無誤。
水平盤、垂直盤
采用對徑讀數確保2秒級精度。
續航時間
長效電池可連續工作10小時。
技術指標
基本屬性 激光指示器 波長：635
功率：0.5mw
激光經緯儀適用
聚焦點方式 調焦
有效射程 120m
顯示部分 顯示器類型
對面中文顯示
數據輸出 接口：RS-232C
測角部分 測角方式 絕對編碼式
碼盤直徑 79mm
顯示讀數 1＂/5＂可選
精度 2＂
探測方式 水平角：對徑； 豎直角：對徑
望遠鏡 成像 正像
鏡筒長度 157mm
物鏡有效孔徑 45mm； 視距可達:1.4m
放大倍率 30×
視場角 1°30′
分辨率 3＂
視距乘/加常數 100/0
自動垂直補償器 系統 液體電子傳感器 ±4′ 水泡補償 ± 3′
精度 液體電子傳感器：1″
精度 管水準器：30″/2mm
水準器 長水準器 30＂/2mm
圓水準器 8＇/2mm
光學對中器 成像 正像
放大倍率 3×
調焦范圍 0.5m～∞
視場角 5°
激光對中器 對中精度 1.5m處1.5mm
激光點直徑 1.5m處2.5mm
出光功率 ≤0.9mW
無限位微動螺旋 螺旋個數 1個水平/1個垂直
物理特征 使用環境溫度 -20℃～+45℃
機載電池 可充電鎳—氫電池/AA電池
電壓/電源 直流6V/連續工作時間10小時
尺寸及重量 尺寸 165mm X 157mm X 318mm
重量 4.3kg
