- 設計開關電源變壓器時如何選擇磁芯_上海宣圣供
在設計開關電源變壓器時，正確選擇開關電源變壓器磁芯是非常重要過程。只有開關電源變壓器磁芯選擇好了，開關變壓器才能達到佳效果。那么要怎樣正確選擇磁芯呢？其實各個不同形狀的磁心都有其比較好的應用場合.也就是選擇使用的時候,揚其長,避其短,做到較優的設計，選擇磁心材料前,先確定其磁心材料的基本參數,也就是根據你的具體使用環境進行選擇.如是PC40還是PC50等，輸出功率的大小主要是看其磁心材料的橫截面積的大小，繞組匝數及繞組多少等主要看磁心材料的窗口面積的大小。
選擇磁芯的任務就是確定變壓器選用磁芯的材料牌號及型號規格。常見的開關變壓器使用的磁性材料為軟磁鐵氧體，其成分為MnZn。

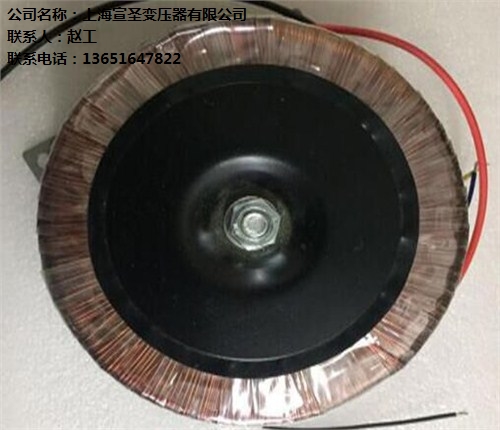

設計開關電源變壓器時如何選擇磁芯_上海宣圣供
由于配方及生產工藝的不同，各公司制成了特性參數不同多種牌號的磁性材料，并提供各牌號磁性材料的特性參數，如使用頻率范圍、初始導磁率、比損耗因數、比溫度系數、飽和磁通密度、居里溫度、電阻率、密度以及某些參數隨頻率、溫度變化的曲線。
磁芯按形狀又分EI、EE、EC、U、UF 等多種型號。 每種型號又有多種規格，各生產公司亦提供各種型號規格磁芯的幾何尺寸。
設計開關電源變壓器時如何選擇磁芯_上海宣圣供
材料牌號的選擇，主要依據開關變壓器的比較高工作頻率。 例如R2KD適用于30 kHz以下，R2KBD 適用于50 kHz 以下，R2KB1 適用于200 kHz 以下。
鐵基非晶鐵芯：在幾乎所有的非晶合金鐵芯中具有比較高的飽和磁感應強度（1.45～1.56T），同時具有高導磁率，低矯頑力，低損耗，低激磁電流和良好的溫度穩定性和時效穩定性。主要用于替代硅鋼片，作為各種形式，不同功率的工頻配電變壓器，中頻變壓器，工作頻率從50Hz到10KHz；作為大功率開關電源電抗器鐵芯，使用頻率可達50KHz。
鐵鎳基非晶鐵芯：中等偏低的飽和磁感應強度(0.75T)，高導磁率，低矯頑力，耐磨耐蝕，穩定性好。常用于取代坡莫合金鐵芯作為漏電開關中的零序電流互感器鐵芯。
設計開關電源變壓器時如何選擇磁芯_上海宣圣供
鈷基非晶鐵芯：在所有的非晶合金鐵芯中具有比較高的磁導率，同時具有中等偏低的飽和磁感應強度（0.65T），低矯頑力，低損耗，優異的耐磨性和耐蝕性，良好的溫度穩定性和時效穩定性，耐沖擊振動。
以上就是為大家總結關于設計開關電源變壓器時如何選擇磁芯的介紹，希望可以幫到大家。如果想了解更多的高頻變壓器的內容，可以點擊高頻變壓器資訊。
