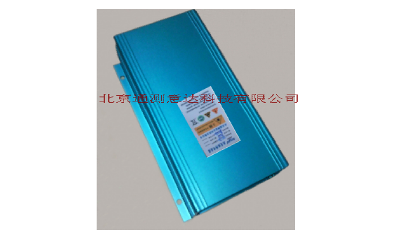

北京通測意達激光位移傳感器 精度1mm 量程0-200m
- 用 途：
- 工業料位，液體液位的測量，一般物體及傳送帶上的物體寬度，高度，厚度測量，原木、線圈的直徑測量，行吊XY定位、集裝箱定位、靶距測量、船舶安全靠距、電梯上下運行距離監測、大型工件裝配定位、運動物體位置監控、電氣化鐵路接觸網測量、鐵路建筑物限界測量以及江河湖海等的水位測量
- 型號
技術參數TC-01 TC-10 TC-10G（國產模塊） TC-30 TC-70 TC-100 TC-200
量程 1m 10m 10m 30m 70m 100m 200m
精度 1mm 1mm 2mm 1mm 1mm 1mm 1mm
輸出頻率 TC-10G采樣頻率1Hz,其他型號都是 1-15Hz(取決于物體表面反射材料）
工作電壓 標準24V
輸出信號 模擬量 電壓0…5V，0…10V，電流4…20 mA（可接工業PLC，二次儀表等終端設備，通過軟件可以任意設置距離對應模擬量信號最大值，最小值），數字量 RS232，RS485，開關量（任一種可選），（可通過軟件設置不同的地址，方便編程通訊，通過串口或USB連接筆記本，在筆記本上實時顯示，也可加PDA顯示屏，LED屏等其他終端設備實時接收顯示數據。開光量輸出的可以任意設置距離，到達設定距離給一信號，通或者閉。（可以定做無線輸出，需要時請特別說明）
工作方式 兩種方式，一種上電工作，上電后即自動進入連續測量，一種命令控制，輸入命令進行測量，可設置調整
激光特性 紅色激光，波長620--650nm
激光等級 2級
光斑類型 點或線
功耗 1W
外殼材料 鋁合金鍍膜或噴塑
窗口 玻璃窗口
使用壽命 50000小時
工作溫度 -15...50℃（加高低溫保護措施，可使范圍增大，需要時請說明）
保存溫度 -20...70℃
防護 防塵，防煙，防霧，防水濺，抗震
應用領域 工業料位，液體液位的測量，一般物體及傳送帶上的物體寬度，高度，厚度測量，原木、線圈的直徑測量，行吊XY定位、集裝箱定位、靶距測量、船舶安全靠距、電梯上下運行距離監測、大型工件裝配定位、運動物體位置監控、電氣化鐵路接觸網測量、鐵路建筑物限界測量以及江河湖海等的水位測量。
案例 測量傳送帶上木塊寬度
在傳送帶的兩個側面的對面安裝兩個激光位移傳感器，當木塊經過兩邊的傳感器時每一個傳感器測出距離木塊的距離，設定其中一個為L1，另外一個為L2，將L1和L2的模擬量數據信息輸入到PLC，PLC將兩個傳感器之間距離的總和減去L1和L2的距離，得出木塊寬度W。
