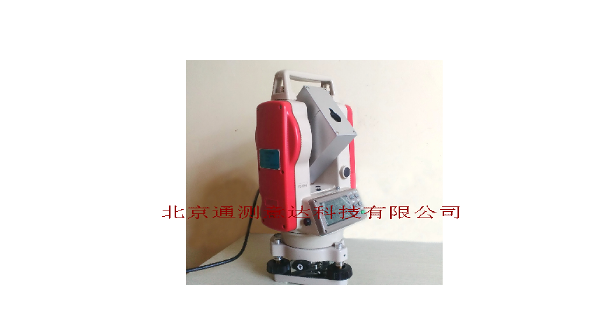

- TC系列激光隧道斷面檢測儀
產品簡介：
??本儀器采用測角技術和測距技術(進口測距傳感器）與專業的處理軟件結合于一體，用來對隧道斷面的超欠挖進行快速檢測,可實時顯示超欠挖距離及面積值.能測量隧道襯砌厚度.也可測量建筑物內部空間,橋梁橋型,輪廓等. 整機集測量控制與一體,結構緊湊.測量精度高,速度快.使用彩色大觸摸屏?操作簡單方便?存儲方式多樣,存儲容量大?.實時顯示超欠挖距離及面積值.不需電腦即可編輯處理斷面數據.本儀器在施工監測，竣工驗收，質量控制等工作中得到了廣泛應用。
產品特點：
1.快速測量，大幅度提高工作效率
2.測量軟件和后處理軟件，界面友好，顯示直觀，直接輸出圖形數據報告
3.使用彩色大觸摸屏PDA，操作簡單方便，海量儲存
4.實時顯示超欠挖距離及面積值，不需電腦即可編輯處理斷面數據
5.防潮、抗塵, 穩定性強
6.檢測速度（31點\30s），角度可手動調整或自動調整隨意定位
產品功能：
1.當前斷面檢測:檢測隧道的橫斷面，實時顯示斷面超欠挖圖，顯示超欠挖結果及面積值
2.手動測量：測量儀器至被測點的垂直距離、斜距、角度等
3.圍巖收斂：檢測隧道圍巖的收斂情況，定期多次檢測可以比對隧道的變形情況。
4.現場實時計算土方量
5.實現隧道斷面的前，后方斷面檢測(3型、4型和5型)：無需重新架設腳架，就可檢測隧道前方或后方的隧道斷面的超欠挖值。前方斷面檢測距離是隧道半徑的2倍
6.炮眼指示(3型，4型和5型)：參照圖紙上設計好的炮眼坐標數據對炮眼位置進行手動或自動指示，還可以進行隧道輪廓放樣
7.自動放點功能(5型)：不需要全站儀配合即可完成斷面測量，極大的提高效率。
型號
技術參數 TC-2F型(帶PDA) TC-3 TC-4型（無線藍牙） TC-5型(無線藍牙)
檢測半徑 (0.2—80)m （0.2---100）m （0.2---100）m （0.2---100）m
檢測精度 ±1mm ±1mm ±1mm ±1mm
檢測方位角 30°---330° 30°---330° 30°---330° 30°---330°
橫向角度精度 ------ 2″ 2″ 2″
豎向角度精度 2″ 2″ 2″ 2″
檢測時間 30s(31點) ≤30s (31個點) ≤30s (31點) ≤30s(31點)
數據傳輸方式 USB USB 藍牙或USB 藍牙或USB
檢測方式及功能
角度自動調整
當前斷面測量
角度自動調整
當前斷面測量
前后方斷面測量
炮眼指示
圍巖收斂
土方量測量
雙軸同時高速旋轉
全方位角度自動調整
當前斷面測量
前后方斷面測量
炮眼指示
圍巖收斂
土方量測量
自動放點功能
角度自動調整
前后方斷面檢測
測量當前斷面
手動測量
炮眼指示
圍巖收斂
土方量計算
電池工作時間 待機8小時
控制器 專用掌上電腦
儲存容量 大于15000組，可擴展
