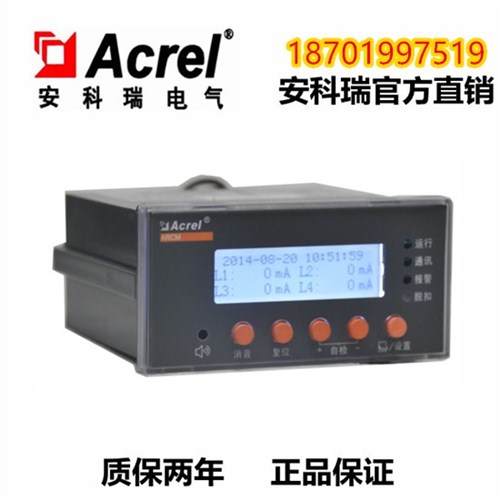

ARCM200剩余電流式電氣火災監控儀表是安科瑞電氣股份有限公司自主研發生產的產品，適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、***重點消防單位以及石油化工、文教衛生、金融、電信等領域。該裝置安裝在低壓配電系統中，用于檢測系統中的剩余電流、溫度等有關電氣火災隱患產生的電氣參數，當被保護線路中監控裝置參數超過報警設定值時，能發生報警和控制信號，以便***剩余電流引起的電氣火災隱患。產品采用RS485總線進行通訊，可以與其它監控報警器、監控單元或監控主機聯合組成火災監控系統，可根據用戶需要選擇集中總線型的信息管理模式或功能分區型的信息管理模式。
剩余電流式電氣火災監控裝置知名品牌主要有安科瑞ARCM100-Z、ARCM200、ARCM300，北京愛博精電AcuRC410。
下面以安科瑞ARCM200產品為例,介紹剩余電流式電氣火災監控儀表的功能和技術參數。
符合標準
GB 14287.2-2005《電氣火災監控系統第2部分：剩余電流式電氣火災監控探測器》標準
GB 13955-2005《剩余電流動作保護裝置的安裝和運行》標準
適用環境
工作溫度：-10℃~+55℃
儲存溫度：-20℃~+70℃
相對濕度：≤95%不結露
海拔高度：≤2500m
污染等級：Ⅲ級，安裝類別：Ⅲ級
電磁兼容
靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)
輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)
電快速瞬變脈沖群干擾試驗 Ⅳ級(IEC61000-4-4)
浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)
射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)
電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)
功能
● 可在線監測多路的漏電流，各相電纜溫度信號;
● 額定剩余電流動作值，脫扣延時，可根據需要靈活設置，溫度動作值也可編程;
● 畫面暫留功能，漏電故障發生時該通道顯示畫面暫留，表示該通道漏電或超溫時的值，方便上位機的故障記錄;
● 采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準MODBUS協議可以與各種標準系統相連;
● 集成度高，網絡化，智能化程度高，動作特性合理;
● 適用于0.4kV電壓等級TN-C-S、TN-S及局部TT系統。
技術參數
輸入
ARCM200BL-J1(1路剩余電流，三路溫度)
ARCM200BL-J4(4路剩余電流)
工作電源
工作范圍 85~270V，50Hz;
功耗≤3VA
額定剩余電流動作值
20mA～1000mA分檔可調
剩余電流精度 1級
溫度精度
ARCM200BL-J1(±1℃)
ARCM200BL-J4(無)
溫度報警值
ARCM200-J1(50～120℃)
ARCM200-J4(無)
動作延遲時間
100mS～60S分檔可調
測量范圍
ARCM200BL-J1(10mA～3000mA，-10℃～120℃)
ARCM200BL-J4(10mA～3000mA)
報警
ARCM200BL-J1(聲光報警，繼電報警)
ARCM200BL-J4(聲光報警)
繼電器輸出
機械觸點，觸點容量AC 220V/3A,DC 30V/3A
通訊
RS485接口
MODBUS-RTU協議
CANBUS可選(請與廠家聯系)
外形及安裝尺寸(mm)
儀表面框尺寸為96mm×48mm，開孔尺寸為91mm×44mm，安裝深度為131mm。安裝方式為嵌入式，固定方式為擠壓式。LED顯示。
選型
安科瑞剩余電流式電氣火災監控儀表的專利產品：
ARCM200BL-J1可以測量單回路剩余電流監測、3路溫度檢測、繼電器輸出、LED顯示、RS485/Modbus協議、CANBAS可選。
ARCM200BL-J4可以測量4回路剩余電流監測、繼電器輸出、LED顯示、RS485/Modbus協議、CANBAS可選。
專利及著作權
ARCM專利：一種電氣火災監控裝置--外觀專利號200930357161.6
ARCM著作權登記號：滬 DGY-2010-0679《安科瑞ARCM100電氣火災監控軟件[簡稱：安科瑞ARCM100軟件]V1.0》
范例
型 號：ARCM200BL-J4
輔助電源：AC/DC220V
輸入信號：30mA-3000mA
測量參數：4路剩余電流檢測
配套附件：AKH-0.66L45 16-100A
AKH-0.66L80 100-250A
AKH-0.66L150 400-800A
型 號：ARCM300-J4
輔助電源：AC/DC220V
輸入信號：10mA-3000mA
測量參數：4路剩余電流檢測
配套附件：AKH-0.66L45 16-100A
AKH-0.66L80 100-250A
AKH-0.66L150 400-800A
AKH-0.66L200 800-1500A
