高精度電流傳感器規格說明 航智供
AIT 系列計量測量級模擬電流傳感器是航智精密自主研發、生產的高精度、低成本、交直流通用、全量程、低零漂、低溫漂的磁通門傳感器。
多點零磁通技術系統應用于現有高精度直流傳感器技術之上，激勵磁通閉環控制技術、自激磁通門技術及多閉環控制技術相結合，實現了對激勵磁通、直流磁通、交流磁通的零磁通閉環控制，并通過構建高頻紋波感應通道實現了對高頻紋波的檢測，從而使傳感器在全帶寬范圍內擁有比較高的增益和測量精度。

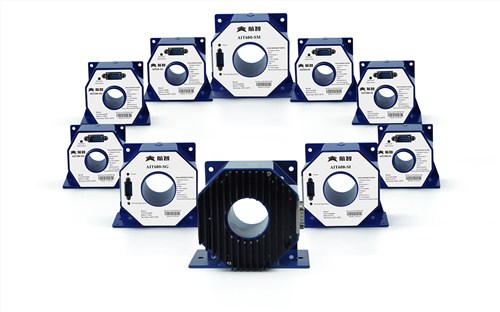

產品圖片
核心技術： 性能特點：
◇ 激勵磁通閉環控制技術 ◇ 原、副邊隔離測量
◇ 自激退磁技術 ◇ 出色的線性度和準確度
◇ 多點零磁通技術 ◇ 極低的溫漂
◇ 多級量程自動切換技術 ◇ 極低的零漂
◇ 溫控補償技術 ◇ 強抗電磁干擾能力
◇ 寬頻帶和低響應時間
應用領域
◇ 醫療設備 ：掃描儀、MRI ◇ 軌道交通：高速列車、地鐵 、有軌無軌電車
◇ 電力 ：變流器、逆變器 ◇ 測試儀器儀表 ：功率分析儀、高精密電源
◇ 新能源：光伏、風能 ◇ 汽車：電動汽車
◇ 艦船：電力驅動艦船 ◇ 航空航天：衛星、火箭
◇ 計量：檢定與校準 ◇ 智能電網測量：發電、電池監測、中低壓變電站
◇ 工業控制 :工業電機驅動 、焊接 、機器人 、吊車、電梯、滑雪升降機
電氣性能：
項目
符號
測試條件
相當小值
標稱
比較大值
單位
原邊額定直流電流
IPN_DC
—
—
±600
—
Adc
原邊額定交流電流*
IPN
—
—
424
—
Aac
原邊過載電流
IPM
1分鐘
—
—
±900
Adc
工作電壓
VC
—
±14.2
±15
±15.8
V
功耗電流
IPWR
原邊額定電流
±30
±430
±630
mA
電流變比
KN
輸入：輸出
1500:1
1500:1
1500:1
—
額定輸出電流
ISN
原邊額定電流
—
±0.4
—
A
測量電阻
RM
見圖1
0
2.5
5
Ω
精度測試：
項目
符號
測試條件
相當小值
標稱
比較大值
單位
準確度
XG
輸入直流，25±10oC
—
—
10
ppm
線性度
εL
—
—
—
2
ppm
溫度穩定性
TC
—
—
—
0.1
ppm/K
時間穩定性
TT
—
—
—
0.2
ppm/month
供電抗干擾
TV
—
—
—
1
ppm/V
零點失調電流
IO
@25oC
—
—
1（用戶可調零）
ppm
紋波電流
IN
DC-10Hz
—
—
0.5
ppm
動態響應時間
tr
di/dt=100A/us,上升至90%IPN
—
—
1
us
電流變化率
di/dt
—
100
—
—
A/us
頻帶寬度（-3dB）
F
—
0
—
500
kHz
零點失調電流
IOT
全溫度范圍
—
—
±5
μA
安全特性：
項目
符號
測試條件
數值
單位
隔離電壓 / 原邊與副邊之間
Vd
50Hz,1min
2.5
KV
瞬態隔離耐壓 / 原邊與副邊之間
Vw
50us
5
KV
隔離電壓 / 副邊對外殼
Vd
50Hz,1min
2.5
KV
爬電距離 / 原邊與外殼之間
dCp
—
11
mm
電氣間隙距離 / 原邊與外殼之間
dCi
—
11
mm
相比漏電起痕指數
CTI
IEC-60112
600
V
