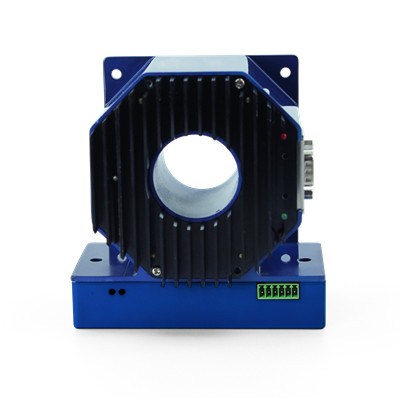

      數字電流傳感器使用說明書

      一、產品概要


            DIT系列數字電流傳感器是我公司生產的新一代高精度數字傳感器。該產品采用全新的軟硬件設計，能同時測量單相交直流電流、頻率等。可應用于計量研究所，政府檢驗機構以及其它計量領域。

           多點零磁通技術系統應用于現有高精度直流傳感器技術之上，激勵磁通閉環控制技術、自激磁通門技術及多閉環控制技術相結合，實現了對激勵磁通、直流磁通、交流磁通的零磁通閉環控制，并通過構建高頻紋波感應通道實現了對高頻紋波的檢測，從而使傳感器在全帶寬范圍內擁有比較高的增益和測量精度。



      二、核心技術

      ? 自激磁通門技術

      ? 激勵磁通閉環控制技術

      ? 自激退磁技術

      ? 多點零磁通技術

      ? 溫控補償技術

      ? 多級量程自動切換技術

      三、 性能特點

      ? 先進的零磁通閉環電路傳感器

      ? 原、副邊隔離測量

      ? 出色的線性度和準確度

      ? 極低的溫漂

      ? 極低的零漂

      ? 寬頻帶和低響應時間

      ? 抗電磁干擾能力強

      四、 應用領域

      ? 工業控制

      ? 醫療設備

      ? 鐵路

      ? 電力、電網

      ? 測試儀器儀表

      ? 新能源


      五、產品選型表


      DIT系列產品選型表

      交流電流

      直流電流

      交流準確度

      直流準確度

      DIT1SG

      707mA

      ±1A

      0.05%

      0.02%

      DIT1SI

      0.05%

      0.05%

      DIT5SG

      3.5A

      ±5A

      0.05%

      0.02%

      DIT5SI

      0.05%

      0.05%

      DIT60SG

      42A

      ±60A

      0.05%

      0.02%

      DIT60SI

      0.05%

      0.05%

      DIT200SG

      141A

      ±200A

      0.05%

      0.02%

      DIT200SI

      0.05%

      0.05%

      DIT300SG

      212A

      ±300A

      0.05%

      0.02%

      DIT300SI

      0.05%

      0.05%

      DIT400SG

      282A

      ±400A

      0.05%

      0.02%

      DIT400SI

      0.05%

      0.05%

      DIT600SG

      424A

      ±600A

      0.05%

      0.02%

      DIT600SI

      0.05%

      0.05%

      DIT1000SG

      707A

      ±1000A

      0.05%

      0.02%

      DIT1000SI

      0.05%

      0.05%


      六、 技術參數(RG-量程值)



      DIT系列產品技術參數

      DIT1

      DIT5

      DIT60

      DIT200

      DIT300

      DIT400

      DIT600

      DIT1000

      交流電流測量

      測量量限

      707mA

      3.5A

      42A

      141A

      212A

      282A

      424A

      707A

      測量范圍

      (0~110%)RG

      測量準確度

      ±0.05%RG

      測量分辨率

      0.01%RG

      直流電流測量

      測量量限

      ±1A

      ±5A

      ±60A

      ±200A

      ±300A

      ±400A

      ±600A

      ±1000A

      測量范圍

      (0~110%)RG

      測量準確度

      ±0.02%RG(SG型號)

      ±0.05%RG(SI型號)

      測量分辨率

      0.005%RG

      頻率測量

      頻率測量范圍

      40Hz~70Hz

      頻率測量準確度

      ±0.01Hz

      頻率測量分辨率

      0.001Hz

      其他指標

      工作電源電壓范圍

      ±15VDC

      工作溫度

      10℃～35℃

      相對濕度

      ≤85%，無腐蝕性氣體


      七、接口說明


            DB9接線端子定義（DB9公頭）

      鳳凰端子定義


       注：+5V電源為模塊對外部無源設備供電電源。

      八、運行指示燈


      指示燈

      說明

      傳感器運行指示燈

      傳感器正常運行時，綠色指示燈處于長亮狀態；傳感器異常工作時，綠色指示燈處于熄滅狀態

      運行指示燈

      設備正常運行時，綠色指示燈處于閃爍狀態

      通信指示燈

      設備正常通信時，黃色指示燈處于閃爍狀態

      九、尺寸說明


      單位：mm，如果未指明，尺寸偏差為±2mm或1%，取較大者。


      DIT1、DIT5、DIT60、DIT200、DIT300、DIT400型號



      DIT600、DIT1000型號

      十、通信協議



      請參考文檔《HZP通信協議》。
