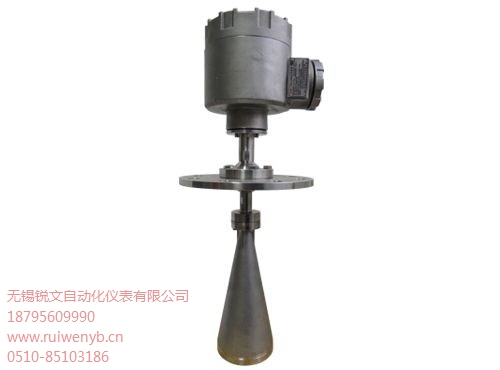

防爆雷達液位計|防爆雷達液位計價格|防爆雷達液位計無錫| 銳文供

防爆雷達液位計簡介：

  微波物位計，俗稱雷達（Radar）物位計，雷達物位計采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常，波束能量低，可安裝于各種金屬、非金屬容器或管道內，對液體、漿料及顆粒料的物位進行非接觸式連續測量。適用于粉塵、溫度、壓力變化大，有惰性氣體及蒸汽存在的場合。雷達物位計對人體及環境均無傷害，還具有不受介質比重的影響，不受介電常數變化的影響，不需要現場校調等優點，不論是對工業需要，還是對顧客經濟實惠的考慮，都是不錯的選擇。

  輸入

  天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：

  D=C×T/2

  其中C為光速

  因空罐的距離E已知，則物位L為：

  L=E-D

  輸出

  通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

  防爆雷達液位計應用介質

  雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。

  采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。

  防爆雷達液位計基本參數

  工作頻率：6.8GHz

  測量范圍：0…35m

  重復性 ：±3mm

  分辨率 ：1mm

  采樣 ：回波采樣55次/s

  響應速度：>0.2s(根據具體使用情況而定)

  電流信號：4…20mA

  精度 ：<0.1%

  天線材質 KTED801、KTED802為PP/PTFE KTED803 為316L不銹鋼

  通訊接口 HART通訊協議

  過程連接 KTED801 (PP，PTFE天線) ：G1-1/2 316L不銹鋼，： KTED802(棒式天線) ：

  翻邊法蘭DN50，DN80，DN100，DN150 KTED803(喇叭口形式天線)：法蘭DN50，DN80，DN100，DN150，DN200，DN250

  電源 電源：AC220V±10% 或 DC24V，

  波紋電壓：1Vpp

  耗電量：max22.5mA

  環境條件 溫度：－40℃…＋80℃

  容器壓力（表壓）－1…40bar

  防爆認證 ExiaII C T6

  外殼保護等級 IP68

  兩線制接線 供電和信號輸出共用一根兩芯導線

  電纜入口：2個M20×1.5（電纜直徑5…9mm）

  測量原理：

  調頻連續波雷達物位計在測量過程中應用了按照線性變化的高頻信號，雷達物位計的信號從天線發出，在被測量平面反射，回波被天線接收。雷達物位計信號的發出與回波接收的頻率差被用于進一步的信號處理，頻率差對應于測量距離。一個大的頻率差應對于一個較大的測量距離。通過FFT頻率差被轉化為頻譜差，進而換算出測量距離。物位與測量距離的差別取決于空罐的高度。

  發射能量很低的極短的微波脈沖通過天線系統發射并接收。 即使工況比較復雜的情況下，存在虛假回波，用***的微處理技術和調試軟件也可以準確的分析出物位的回波。輸入天線接收反射的微波脈沖并將其傳輸給電子線路：D=C×T/2其中C為光速因空罐的距離E已知，則物位L為：L=E-D輸出通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
